Реле часу THC15A, яке дозволяє вмикати/вимикати різне електрообладнання в заздалегідь запрограмований час з інтервалом в 1 хвилину. Реле розрахований на установку в электрощитки на DIN рейку 35мм і дозволяє комутувати навантаження з сумарним струмом споживання не більше 16A
— Найменування моделі – THC15A
— Матеріал корпусу – білий пластик
— Робоча напруга – 230VAC
— Максимальний струм комутації – до 16А
— Установка – DIN рейка 35мм
— Кількість програм — 16 програм
— Мінімальний інтервал — 1 хвилина
— Харчування таймера – енергонезалежне (вбудований NiMH акумулятор)
— Додаткова функція – відображення часу
— робоча температура – від -10°С до +40°С
Комплектація:
— Реле часу THC15A
— Інструкція англійською мовою

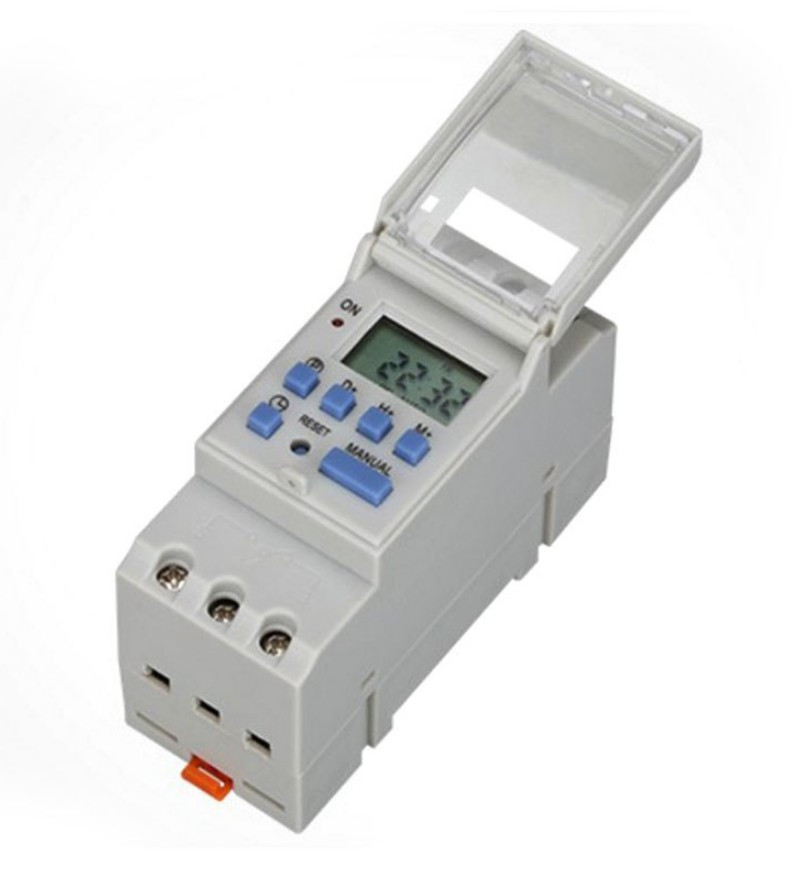

Програмоване реле часу THC15A виконана в пластиковому корпусі білого кольору і призначене для встановлення в електрощити на DIN рейку 35мм:
В реле часу THC15A силова частина також виконана окремо від керуючої. Живлення мікроконтролера забезпечує NiMH акумулятор, за зовнішнім виглядом нагадує іоністор (зелений). За заявою виробника, він забезпечує безперебійну роботу більш 15 днів. Насправді, заряду вистачає набагато довше. При підключенні реле в мережу, акумулятор заряджається. Для цього в схемі додано найпростіший БП на баластному конденсаторі:
Управління:
Програмоване реле часу THC15A має 16 незалежних таймерів (програм), тобто на кожному таймері можна встановити довільний час включення і вимикання навантаження. Всі елементи управління розташовані з передньої сторони:
Коротко по управлінню:
— P — почерговий вхід в режим програмування таймерів (програм). Доступно 16 незалежних таймерів (програм). Першою показується таймер (програма) включення (1on), потім таймер (програма) виключення (1off). Налаштування часу і дня спрацьовування встановлюється кнопками D+, H+, M+, швидкий скидання кнопкою (C/R), вихід з програмування таймерів кнопкою «годинник»
— D+, H+, M+ — установка поточного часу і дня тижня
— «годинник» — для виходу з режиму програмування таймера (програми)
— RESET – скидання всіх налаштувань (натиснена кнопка)
— MANUAL — вибір режиму роботи (включений постійно, по таймеру, вимкнений)
— C/R — скидання поточного таймера (програми), блокування/розблокування пристрою
Отже, для коректної роботи програмованого реле необхідно налаштувати поточний час і день тижня, а потім вже програмувати таймери (програми). Насамперед необхідно розблокувати пристрій, натиснувши 4 рази кнопку «C/R (після 15 секунд неактивності, воно заново заблокується). Для установки дати і часу натискаємо потрібну кнопку D+, H+, M+. Кнопка D+ відповідає за установку дні тижня: понеділок (MO), вівторок (TU), середа (WE), четвер (TH), п'ятниця (FR), субота (SA) і неділю (SU). Кнопка H+ відповідає за встановлення поточного години (12/24 годинний формат), а кнопка M+ – установка хвилин. Після встановлення дати і часу, можна перейти до програмування реле. Нагадаю, що прилад може як включати споживачі в заданий час, так і вимикати, тобто може або включити навантаження на певний час, або навпаки, вимкнути її на певний час. Для входу в режим програмування таймерів (програм), необхідно натиснути кнопку «P». Після цього стануть по черзі доступні 16 незалежних таймерів (програм). Кожна програма має лише дві функції: включити в заданий час і вимкнути в заданий час. Для установки дня спрацьовування, в режимі програмування натискаємо кнопку «D+». Доступно 15 попередньо встановлених режимів: всі дні (кожен день), пн. – ср — пт., вт. – чт. – сб, тільки вихідні дні, пн. – вт. – ср, чт. – пт. – зб., тільки будні (робочі дні), всі дні, крім неділі та конкретний день (7 окремих).
Предположим, нам требуется включение какого-нибудь электроприбора два раза в сутки на 5 минут (например, в 12:00 и 20:00) семь дней в неделю (каждый день). Для этого выбираем первый режим (все дни недели), ставим время срабатывания 12:00 (1on) и время отключения 12:05 (1off) для первого таймера (программы) и аналогично для второго таймера (программы), только там ставим 20:00 и 20:05 соответственно. После этого нажимаем кнопку «часы» или ждем 25 секунд. На этом, программирование таймера закончено. Підключений електрообладнання буде включатися рівно в 12:00 і 20:00 (по годинах на реле) на п'ять хвилин кожен день. Мінімальний час включення/вимикання – 1 хвилина. Програмованих таймерів 16 (в побутовій моделі TS-T01 їх було 10), для домашнього застосування цього вистачить.
Відмінною особливістю реле є швидка зміна режимів роботи: включений постійно, по таймеру, вимкнений. Для вибору потрібного режиму необхідно почергово натиснути кнопку «MANUAL».
