Достоїнствами таймера є:
• якість виконання
• хороша функціональність
• невеликі габарити
• вбудований акумулятор (збереження налаштувань таймера при зникненні напруги)
• проста настройка
• низька вартість

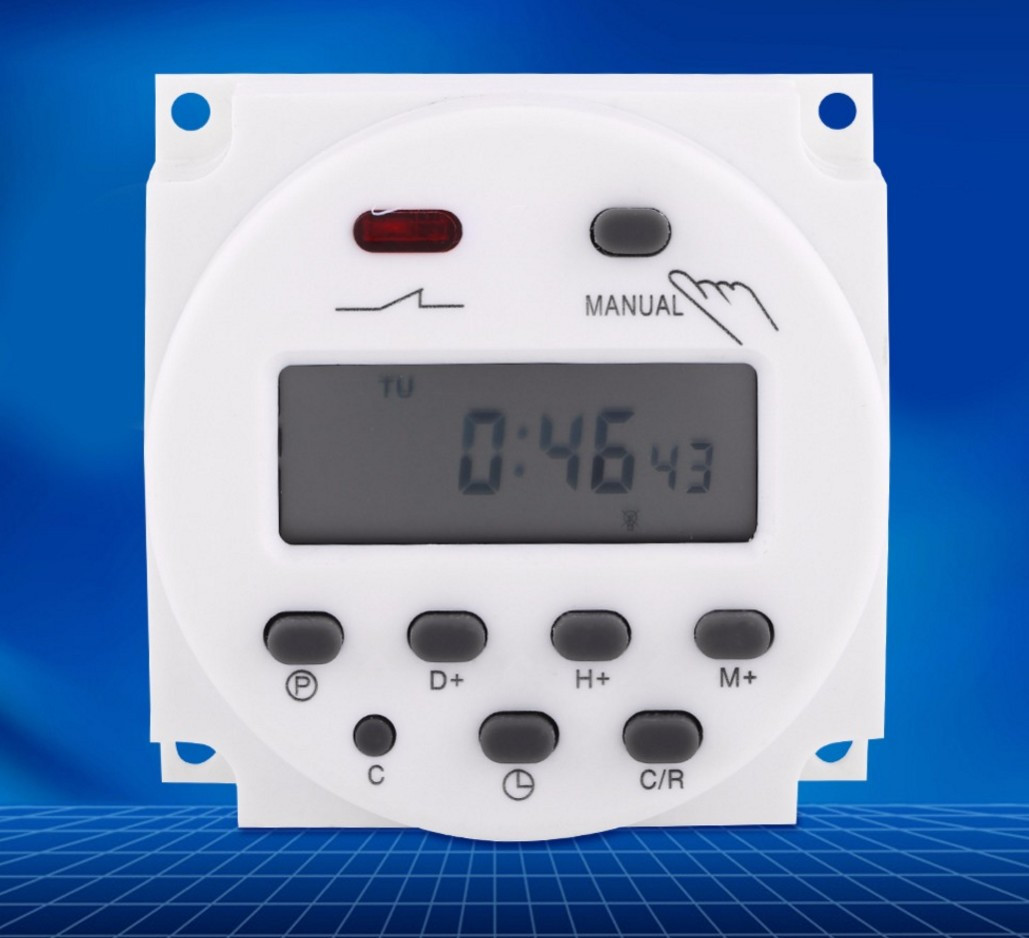

На екрані відображається таймера
• Час
• Поточний режим роботи — «auto»
• У верхній частині дисплея – день тижня. Дні тижня відображаються скорочено: «MO» – понеділок, «TU» – вівторок, «WE» – середовище, «TH» – четвер, «FR» – п'ятниця, «SA» – субота, «SU» – неділю.
Перед установкою програми натисніть кнопку скидання , щоб очистити пам'ять
Для повного скидання пристрою досить натиснути на кнопку З
Установка поточного дня тижня і часу
Для цього натисніть і утримуйте кнопку з позначенням годин. Натисканням кнопки «D+» виберете поточний день тижня. Потім кнопками «H+» (годинник) і«M+» (хвилини) встановіть правильний час.
Технічні характеристики тижневого таймера:
• Номінальна робоча напруга: ~180/250 В, 50/60 Гц
• Максимальне навантаження: 16 А, 3500 Вт (при cosφ=1)
• Мінімальний інтервал часу-1 хвилина
• Повний діапазон часу: 1 хвилина -168 годин
• Кількість програм: 16
• Включення і виключення можуть бути встановлені вісім разів у день
• Споживана потужність: не більше 1 Вт
• Робоча температура: від 0 °С до +40 °С
• Вологість: 35-85% RH
• Точність: +/- 1 хвилина на місяць
• Батарея резервного живлення, акумулятор: Ni-Mh 1.2 В/40 мА, ресурс > 150 годин
• Кріплення: накладний
• Розмір: 60*60*32 мм
Для входу в режим програмування реле потрібно натиснути кнопку «P».
Після її натискання на екрані з'явиться напис ON 1. Вона означає, що зараз ми будемо налаштовувати час включення першої програми.
Кнопкою «D+ налаштовуємо дні, а кнопками «H+» і «M+» час.
Потім знову натискаємо на кнопку «P».
Після її натискання на екрані з'явиться напис 1OFF. Ми перейшли в налаштування виключення першої програми.
Аналогічно налаштовуємо час відключення програми. При наступному натисканні на кнопку «P», ми побачимо на дисплеї напис 2 ON.
Так триватиме до 16
Для виходу з режиму програмування досить дійти до останньої (16) програми, або натиснути на кнопку з зображенням годин.(або «P»)
Для того, щоб видалити окрему програму, потрібно зайти в режим програмування, вибрати програму і натиснути на кнопку «C/R»
Підключення реле
До контактів POWER підключається 220В
Контакти SWICH працюють в режимі ключа, і замикаються в ручному або автоматичному режимах
При замкнутому SWICH горить червоний індикатор на лицьовій панелі приладу
Перша цифра на дисплеї в режимі програмування таймера – порядковий номер програми.
Всього їх може бути 16
Для кожної з програм є два режими – вкл (ON) і викл. (Off). Перемикання між режимами здійснюється клавішею Р.
Коли на дисплеї горить індикатор ON – ми налаштовуємо час спрацьовування реле на замикання.
При індикації Off на дисплеї – налаштовуємо час спрацьовування реле на розмикання
