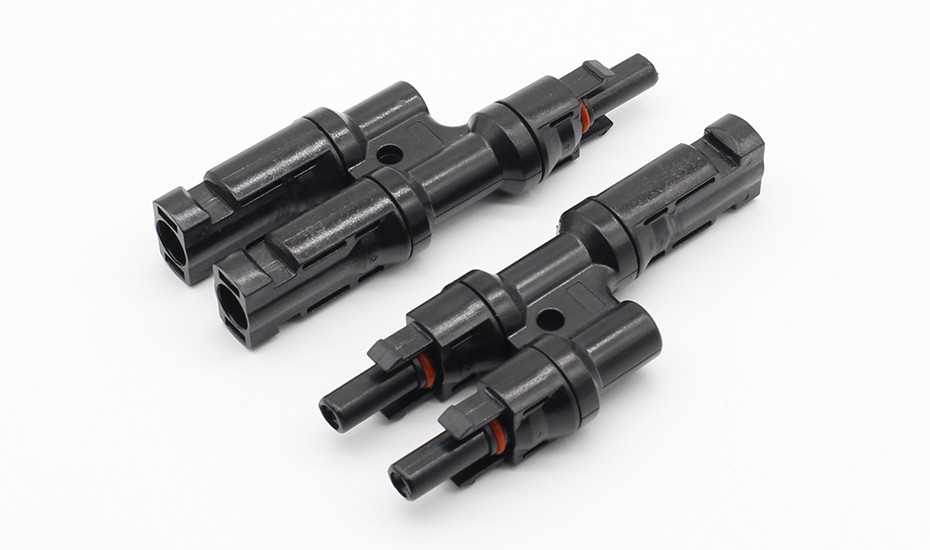

Конектор з'єднувальний подвійний MC4 призначений для паралельного або послідовно-паралельного з'єднання сонячних батарей. Роз'єми розроблені спеціально для застосування в фотоелектричних системах і відповідають вимогам всіх стандартів у цій галузі. Також дозволяють з'єднувати дві сонячні панелі з різними кабелями інших діаметрів.
Як правило, на дві сонячні панелі необхідно:
• два комплекти коннектор-кабель для сонячних батарей MC4 (внутрішній)
• одна пара МС-коннектор 4
• одна пара коннектор для сонячних батарей MC4
Технічні характеристики:
• вхідний і вихідний роз'єми - 4 МС
• контактна система - MC Multilam
• максимальна робоча напруга, Вольт ― 1000
• максимальний робочий струм, А ― 30
• максимальний перетин кабелю, кв. мм ― 6
• матеріал контактів - луджена мідь
• матеріал ізоляції - РРО (полифениленоксид)
• система блокування - клямка / Snap-in
• довжина роз'єму, мм ― 108
• діаметр контакту, мм ― 4
• робоча температура, град. -40+100
• клас горючості - UL94-V0
Переваги:
• конструкція роз'ємів забезпечує електробезпеку при випадковому впливі на кабель
• подвійна ізоляція гарантує електробезпека при напрузі в системі до 1000 В
• застосування спеціальних матеріалів при виготовленні кабелю і роз'ємів забезпечує довготривалу стабільність і стійкість до кліматичних впливів (вологість, температура, UV-випромінювання, озон).
• багаторазове кількість циклів з'єднання-разьединения
• простота у використанні
Увага! При разьединении коннекторів натискаємо на пластинки-фіксатори і акуратно разьединяем пару. За дроти не тягнути, вискочить кріплення проводу. Вставити назад можна, але не зовсім зручно.
