Опис

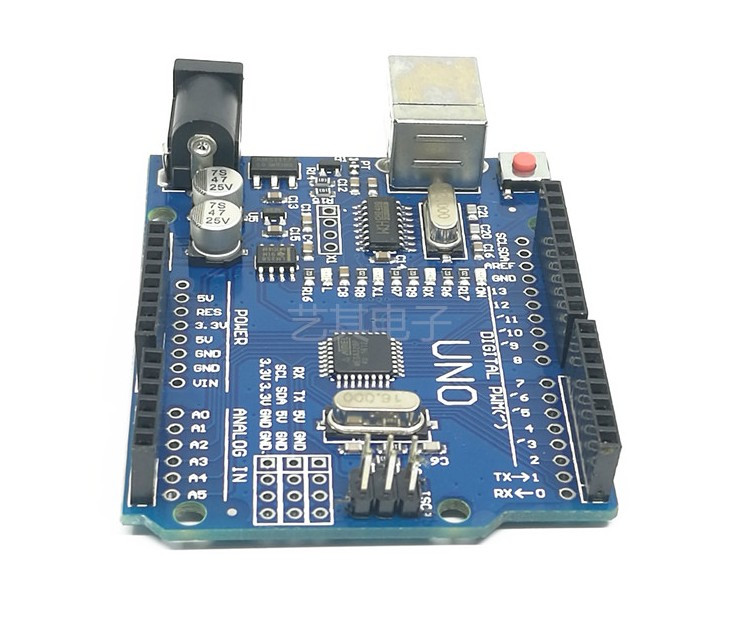

Arduino Uro R3 - найвідоміша плата Arduino на базі мікроконтролера Atmega328.
На платі розташовані:
- мікроконтролер Atmega328 (DIP28 корпус, 32 KBytes Flash, 1 KBytes EEPROM, 2 KBytes SRAM);
- мікроконтролер Atmega8U, використовується для зв'язку з комп'ютером через USB;
- роз'єм живлення (Зовнішнє напруга 7-12 В);
- USB роз'єм;
- 4 всетодиода (1 користувальницький, 1 індикатор живлення, 2 індикатори передачі даних);
- кнопка Reset;
- роз'єми на які виведені ніжки мікроконтролера (6 аналогових входів, 14 цифрових входів/виходів, живлення мікроконтролера);
- ICSP роз'єм, через який можна прошивати мікроконтролер по інтерфейсу ISP (використовується професіоналами для програмування мікроконтролера минаючи бутлоадер, можна пошкодити мікроконтролер).
- ICSP роз'єм для прошивки ATmega8U.
Живлення мікроконтролера можна проводити через USB роз'єм, роз'єм живлення (7-12 В, при харчуванні нижче 7 на мікроконтролер подається менне 5 і він працює не стабільно), безпосередньо на висновки 5В.
