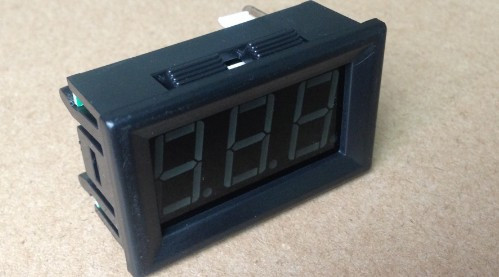

Амперметр A-27DC до 10А вбудований шунт (зелені цифри)

Цифровий амперметр A-27DC призначений для вимірювання сили постійного струму в електричних ланцюгах. Компактний корпус дозволяє встановити пристрій безпосередньо в панель обладнання, розподільний щит або корпус саморобного пристрою. Яскравий зелений індикатор забезпечує зручне зчитування показань.

Основні переваги

• Вимірювання постійного струму до 10 А — підходить для контролю споживання струму в електронних пристроях, джерелах живлення та інших системах постійного струму.
• Вбудований шунт — не вимагає підключення окремого зовнішнього шунта для вимірювання в межах вказаного діапазону.
• Зелений LED-дисплей — трирозрядна індикація з висотою дисплея 0,36 дюйма.
• Компактний панельний монтаж — невеликі розміри дозволяють зручно розмістити прилад на панелі.
• Налаштування показань — передбачене коригування похибки за допомогою кнопок на корпусі.

Технічні характеристики

• Модель: 27DCA4W (A-27DC)
• Тип вимірюваного струму: постійний струм (DC)
• Діапазон вимірювання: 0–10 А
• Дозвіл: 0,001 А
• Похибка вимірювання: ±0,3%
• Напруга живлення: 4–20 В DC; рекомендується 5 або 12 В
• Споживаний струм: менше 20 мА
• Частота оновлення показань: близько 300 мс
• Тип дисплея: світлодіодний, трирозрядний
• Колір індикації: зелений
• Розмір дисплея: 0,36 дюйма
• Зовнішні розміри: 48×29×22 мм
• Розмір монтажного отвору: 46 × 27 мм
• Вага: 22 г

Підключення та встановлення

Амперметр підключається відповідно до схеми, наведеної на зображеннях товару. Для живлення приладу використовується окреме підключення до джерела постійної напруги 5 або 12 В. Вимірювальні дроти підключаються в розрив ланцюга відповідно до схеми виробника.

Важливо: дотримуйтесь полярності та схеми підключення. Неправильне підключення може призвести до пошкодження пристрою. Перед встановленням перевірте сумісність напруги живлення та вимірюваного ланцюга.

Комплектація

• Цифровий амперметр A-27DC - 1 шт.
• Клемна колодка.

Зверніть увагу: пристрій призначений для вимірювання постійного струму. Не використовуйте його для вимірювання змінного струму.
