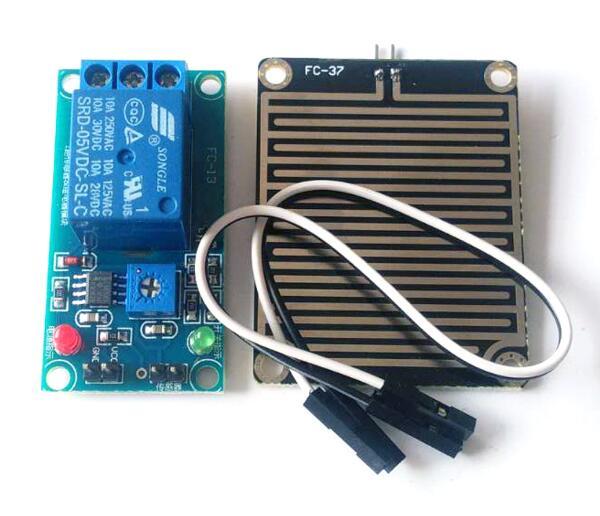

Датчик дощу складається з плати сенсора плати і формування сигналу. Він призначений для виявлення крапель рідини на робочій поверхні плати сенсора, виконаного з високоякісного двостороннього фольгованого склотекстоліти. Наявний потенціометр дозволяє змінити чутливість датчика, тобто сигнал на виході з'явиться навіть при дрібних краплях, або - тільки при сильному дощі. Датчик дощу має два виходи: 1 - цифровий (стрибкоподібно пропадає лог. одиниця) 2 - аналоговий (напруга плавно зменшується пропорційно кількості крапель на поверхні плати сенсора). Датчик дощу зручно кріпити яке існує завдяки кріпильних отворів (чотири - на платі сенсора і одне - на платі формування сигналу). Сигнал керування на виході датчика дощу - чистий, має хорошу форму з силою струму до 15 мА. Датчик дощу може працювати при напрузі живлення від 3,3 до 5,0 Ст.
Технічні характеристики Датчик дощу
Параметр Значення
Uжив. постійне, В +3,3....5,0
Uжив. ном. постійне, У 5,0
Іпотр. макс. при Uжив. ном., мА 0,2
Габаритні розміри плати сенсора, ДхШхВ, мм 54 х 40 х 1,5
Габаритні розміри плати формування сигналу, ДхШхВ, мм 30 х 15 х 8
Температура експлуатації, °С 0...+55
Відносна вологість експлуатації, % 55 ...
Виробництво Контрактне виробництво
у Південно-Східній Азії
Гарантійний термін експлуатації 12 місяців
Вага, г
Комплект поставки Датчик дощу
Найменування Кількість
Датчик дощу у зборі 1
Перевірка працездатності Датчика дощу
Розташуйте пристрій згідно малюнка вище. При цьому призначення контактів наступне:
VCC - позитивний контакт харчування. До VCC підключіть червоний позитивний дріт живлення.
GND - загальний, мінус харчування. До GND підключіть чорний негативний провід живлення.
DO (Digital Output) - цифровий вихід (напруга змінюється різко, стрибкоподібно).
AO (Analog Output) - аналоговий вихід (напруга змінюється плавно).
- Підключіть +5 до контактів живлення згідно полярності. При цьому світить індикатор живлення. На виході DO є високий рівень (лог. 1). Індикатор стану виходу не світить.
- Капніть одну/кілька крапель рідини на поверхню плати сенсору (замыканите пару сусідніх доріжок пінцетом). При цьому напруга на вході DO пропадає (лог. 0). Індикатор стану виходу світить.
- Змахніть краплі рідини з поверхні плати сенсору (приберіть пінцет з сусідніх доріжок). При цьому все повертається в початковий стан, тобто на виході DO з'являється високий рівень (лог. 1).
- Вихід DO (Digital Output) можна підключити до ключа з реле, наприклад, Силовик-4 або до цифрового входу будь-якого мікроконтролера.
- Вихід AO (Analog Output) можна підключити до аналогового входу будь-якого мікроконтролера.
