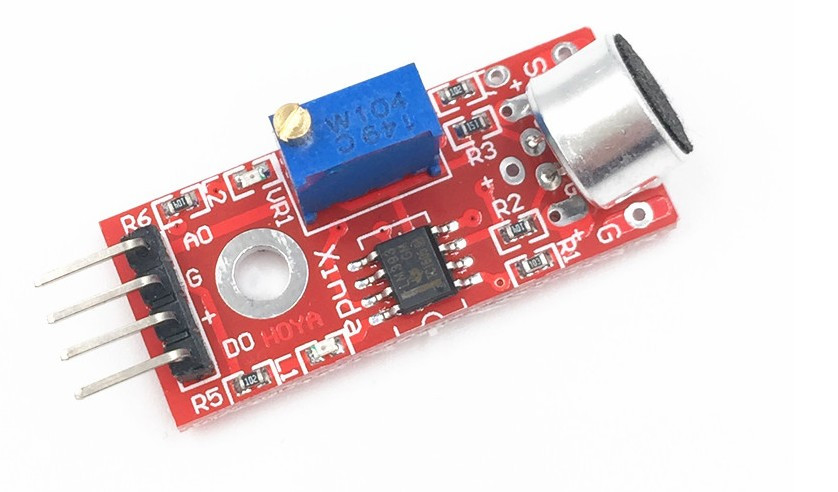

Модуль датчика звуку Sensitive microphone sensor module KY-037 Датчик спрацьовує при звуках гучністю вище встановленого порогу. Модуль датчика звуку застосовується в приладах, що містять аналогову або цифрову електроніку, у тому числі і електроніку на базі мікроконтролерів. Він може служити датчиком присутності в охоронних системах. Реагує на кроки, клацання замка і інші шуми. Також модуль KY-037 застосовується в автоматиці управління освітленням. Реагує на звук кроків, шум двигуна автомобіля керуючи при цьому роботою світильників. Характеристики KY-037 Питание 3,3 – 5,5 В Пределы температуры воздуха при работе 0 – 70 °C Краткое описание KY-037 Модуль KY-037 содержит микрофон. Определение превышения порога громкости звука происходит с помощью микросхемы компаратора LM393YD . Настройка порога срабатывания выполняется потенциометром находящимся на плате модуля. Если порог громкости звука превышен, то на выходе D0 появляется высокий уровень напряжения. Уровень напряжения на аналоговом выходе А0 соответствует уровню громкости окружающих шумов. Якщо застосовується мікроконтролер, то можлива програмна обробка коливань рівня напруги на виході А0 і порівняння з наявною базою в пам'яті МК коливань аналогового сигналу, що дозволяє розпізнавати деякі події відбуваються поруч з датчиком. Підключення KY-037 Найменування контактів нанесені на плату модуля. KY-037 має 2 виходи: цифровий і аналоговий. Контакт Призначення A0 Напруга відповідає рівню гучності навколишніх шумів. G Загальний провід. + Харчування позитивний полюс. D0 Вихід логічного сигналу повідомляє про перевищення встановленого порогу. При перевищенні порогу на виході D0 рівень логічної одиниці, в інший час лог 0.
