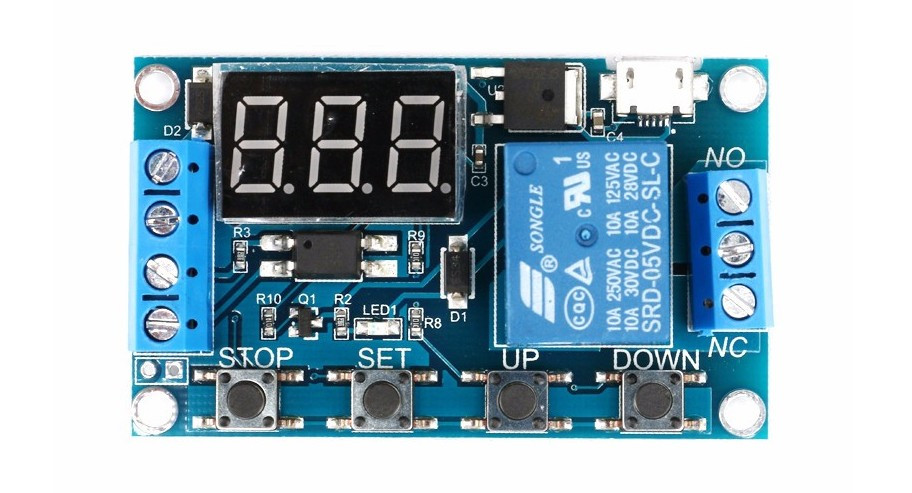

Особливості продукту:
1. Широкий напруга живлення (6 ~ 30 В) підтримка micro USB 5.0 живлення, простий у використанні;
2. інтерфейс ясна і проста, потужний, легко зрозуміти, задовольнити практично всі потреби;
3. There є ключовим стоп (STOP), з захистом від зворотної полярності, зворотної полярності не горить;
4. Increase в сплячий режим, це дозволяє, без будь-яких операцій протягом 5 хвилин, вимкніть монітор автоматично; будь-яку клавішу, щоб прокинутися;
5. Ви можете встановити різні о. П., CL, LOP параметри, які є незалежними один від одного, були збережені;
6. Всі параметри налаштування зберігаються автоматично вимкнеться.
параметри продукту:
1: Робоча напруга: 6--30V підтримка micro USB 5.0 харчування
2: тригер джерело: високий тригер (3.0-24 В) сигнал з немає спільної позиції системи для поліпшення захисту від заклинювання можливості системи (also self-коротке замикання загальний)
3: Вихід можливості: Ви можете контролювати ПОСТІЙНОГО або ЗМІННОГО СТРУМУ протягом 30 В 5А в 220v5A
4: Робочий Струм: 20mA Операційна Струм: 50mA
5: діапазон Часу: 0.1 секунд-999 хвилин з плавним регулюванням;
6: Наявність: більше 10 мільйонів разів;
робоча температура:-40-85цельсия;
розмір: 6.2*3.8*1.7 см
7: з ізоляції оптопара, підвищеної захисту від заклинювання можливості, промислового класу друкованих плат, встановіть параметри після збою живлення пам'яті назавжди.
спеціальна Примітка: реле виходи пасивний контакт, незаряджених вихід для управління лінії-від ролі.
керівництво продукту:
режим роботи:
P1: Після запуску сигналу, реле включається OP час, а потім відключити; в ОП час, наступним чином
P1.1: Невірний сигнал спрацьовує знову
P1.2: Відновлення синхронізації сигналу спрацьовує знову
P1.3: Скидання сигналу спрацьовує знову, реле вимкнений, зупинити годинник;
З-2: сигнал запуску, реле часу CL, OP реле часу провідності, після підрахунку закінчена, відключення реле;
P3.1: Після запуску сигналу реле повернувся OP час, реле з CL час, потім робочий цикл, щоб сигнал реле вимкнений, зупинити годинник ще раз протягом циклу; цикли (ЛОБ) може бути встановлений;
P3.2: Після включення живлення, не викликаючи сигнал, реле включається OP час, реле з CL час, цикл роботи; цикли (ЛОБ) може бути встановлений;
З-4: сигнал функція холдинг, якщо є сигнал тригера терміни очищається, реле залишається на; коли сигнал зникає, після моменту OP відключення реле, таймер, тобто сигнал, терміни очищається;
установка часу:
після установки значення параметрів у режимі вибору екран, короткий натисніть кнопку STOP, виберіть діапазон часу;
XXX десяткової крапки, діапазон витримки часу: 1 секунди до 999 секунд
XX. X десяткової крапки в десять, діапазон витримки часу: 0.1 секунд до 99.9 секунд
X. X. X. десяткової повній яскравості, діапазон часу: 1 хвилин до 999 хвилин
наприклад, ви хочете створити ВП становить 3.2 секунд, потім перемістіть десяткову крапку до десяти, цифровий дисплей 03.2
параметр Опис: ВП-час, CL час вимикання, LOP циклів (1-999 раз, "--- " являє собою нескінченний цикл)
ці параметри є незалежними один від одного, але кожен з цих загальних параметрів режиму, наприклад, P1.1 набір ВП-5 секунд, користувач хоче перейти P1.2 режим, потім введіть P1.2 встановити відповідні параметри, OP Це будетпять секунд;
у головному інтерфейсі (дисплей 000) Натисніть кнопку SET покаже OP (CL, LOP) і відповідний час XXX;
якщо тільки OP режим (наприклад, режим P1.1, P1.2, P1.3) час, потім натисніть кнопку SET покаже тільки ОП і відповідний час;
якщо шаблон ОП, CL, LOP (наприклад, режим P3.1, P3.2), а потім натисніть кнопку SET, ВП і відповідний час, CL і відповідний час, ЛОБ і відповідний номер буде відображатися;
у режимі установки, основні параметри інтерфейсу, коротке натискання на кнопку SET можете легко побачити поточний режим встановлений в, дуже зручно!
налаштування параметрів:
1. по-Перше, визначити режим реле;
режим роботи реле, в головному інтерфейсі (коли модуль включений, блимає поточний режим роботи (P1.1 режим за замовчуванням), потім увійти в основний інтерфейс) "довгі натисніть кнопку SET протягом 2 секунд після виходу" ввести режим екран вибору, натисніть ВГОРУ, вниз, щоб вибрати режим повинен бути встановлений (P1.1 ~ С-4);
3. Після вибору режим повинен бути встановлений (наприклад, P3.2) Натисніть Кнопку SET, щоб встановити необхідні параметри, потім параметр повинен бути встановлений спалаху (OP-час, CL час вимикання, LOP циклів ("-" являє собою нескінченний цикл)) ДО, ВНИЗ, щоб налаштувати значення, підтримка тривале натискання швидке збільшення або зменшення) і натисніть (збільшення або зменшення одна одиниця); налаштування значення параметра, короткий натисніть кнопку STOP, щоб вибрати десяткової крапки, виберіть діапазон часу (що відповідає часу від 0.1 секунд до 999 хвилин); короткі натисніть кнопку sET, щоб встановити наступний параметр поточного режиму, описаний вище процес;
4. Після установки параметрів вибраного режиму добре, натисніть кнопку SET протягом 2 секунд після звільнення, в даний час режим спалаху, а потім повернутися до головного екрана, встановити параметри успіху дуже просто!
основний інтерфейс: в реле не працює статус дисплей " 000 " (немає десяткової крапки), з десятковою крапкою під реле, дуже ясно!
вибір режиму: натисніть і Утримуйте кнопку SET, щоб увійти, після установки буде завершено, натисніть клавішу SET, щоб вийти і повернутися в основний інтерфейс, дуже просто!
ЗУПИНИТИ ключові функції:
реле включити режим:
1. Про: внутрішня OP-реле часу дозволяє провідності;
2. ВИМКНЕННЯ: реле заборонити проведення завжди закриті;
у головному інтерфейсі, коротке натискання на кнопку STOP, щоб перемикатися між ВКЛЮЧЕННЯ і ВИКЛЮЧЕННЯ, в даний час, в яких держава буде мигати, а потім повернутися до головного екрана. ця функція аварійної зупинки функції, ключ вимкніть реле закрито)
в сплячому режимі:
1. з-Р Сплячий режим: п'ять хвилин без будь-якої операції, цифровий дисплей автоматично відключається, нормальної роботи програми;
2. O-d нормальний режим: цифровий дисплей завжди відкриті;
натисніть кнопку СТОП протягом двох секунд після виходу, для перемикання з-Р і O-d, в якому поточний стан блимає, а потім повернутися до головного екрана.
