Підвищуючий перетворювач постійної напруги 5 - 32 У вихідну регульоване напруга 6 - 45 В з максимальним струмом 4 А

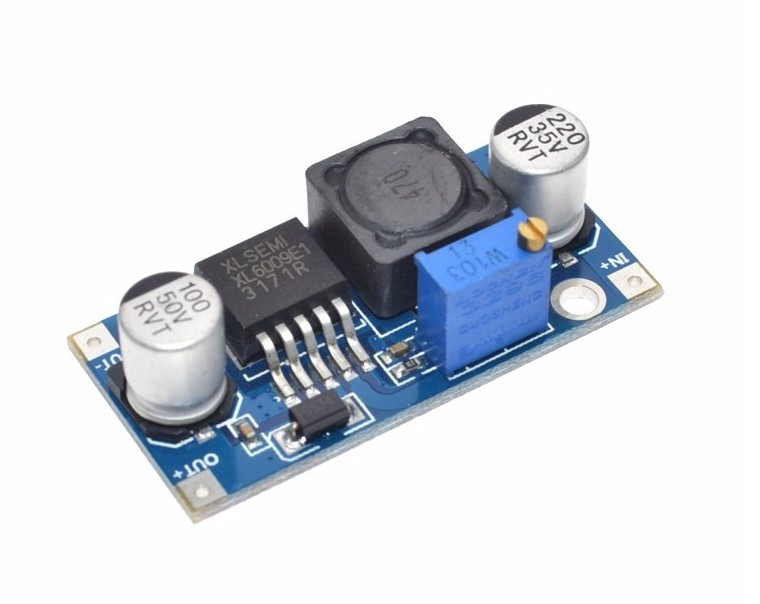

Пристрій зібрано на монолітному ШІМ-регуляторі напруги XL6009 (400KHz 60V 4A Switching Current Boost / Buck-Boost / Inverting DC/DC Converter) з частотою перемикання 400 кГц. Має вбудовану теплову захист і обмеження робочого струму.
Регулювання вихідної напруги здійснюється за допомогою високоточного потенціометра з діапазоном регулювання 25 обертів, мінімальна кількість циклів регулювання - близько 200.
Застосовується в автомобільних адаптери для живлення ноутбуків, автомобільних і промислових пристроях, що вимагають напругу вище рівня напруги живильної мережі, портативній електроніці.
DC-DC перетворювач ідеальне рішення для харчування схем з великим падінням напруги (різницею між вхідним і стабилизируемым напругою). На відміну від класичних стабілізаторів напруги практично не виділяє тепло, має низький струм споживання.
При живленні навантаження, при якому вхідний струм перетворювача складе більше 1 А необхідно встановити радіатор зверху на мікросхему або плату на радіатор, дотримуючись ізоляцію струмопровідних частин від радіатора.
Вхідна напруга дотримуючи полярність подається на вхідні контакти "IN+" і "IN-", вихідна напруга знімається з вихідних контактів "OUT+" і "OUT". Шина "-" загальна, можна об'єднувати для підключення одним кабелем.
Дотримуйтесь полярності пристрою при підключенні! Висока ймовірність виходу пристрою з ладу!
Розрахунок максимального струму навантаження:
Imax=(4 A x Uвх) / Uвих, при Uвих <= 10 х Uвх, наприклад:
при вхідній напрузі 5 В і вихідному 12 В
Imax=(4 A x 5) / 12 = 1,67 А (робота тільки з радіатором);
при вхідній напрузі 12 В і вихідному 24 В
Imax=(4 A x 12 В / 24 В = 2 А (робота тільки з радіатором)
Технічні характеристики:
Номінальна вхідна напруга: постійне 5 - 32
Максимальна вхідна напруга: постійне 36 В
Діапазон регулювання вихідної напруги: постійне 6 - 45 В
Максимальний струм навантаження: 4
Обмеження робочого струму навантаження: 4
Струм споживання (без навантаження): 18 мА
Частота перемикання: 400 кГц
Пульсація вихідної напруги: <50 мВ
Нестабільність вихідної напруги: <2,5%
ККД: 94% (макс)
Робоча температура: -45°C - +85°C
Захист від перегріву: 125°C
Габарити (ШхГхВ): 43х21х14 мм
Вага: 12 р
Виробництво Китай
