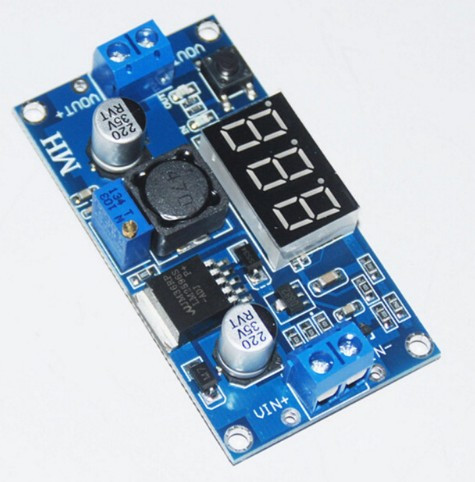

Понижуючий перетворювач LM2696 2A
з вбудованим вольтметром (вхідного-вихідного напруги)
( модуль живлення DC-DC Step Down )
Понижуючий перетворювач побудований на добре зарекомендувала себе мікросхемі LM2596S
У плату вмонтований індикатор вхідної/вихідної напруги (перемикання по кнопках),
Перемикається кнопкою відображення вхідного-вихідного напруги. Другий кнопкою можна просто вимкнути індикацію.
Вбудований вольтметр, який дозволяє з високою точністю вимірювати значення регульованого вихідної напруги. (Для забезпечення високої точності вимірювання передбачений режим калібрування вольтметра.)
Мікросхема має вбудовані захисту: від перегріву (T > 150°C), обмеження по струму (4,5 А), від короткого замикання на виході пристрою. При живленні навантаження робочим струмом більше 2А або надмірному перегріві контролера ШІМ можна встановити радіатор.
Характеристики:
• Мікросхема перетворювача: LM2596S
• Вхідна напруга: від 4.2 до 40В
• Крок індикації: 0,1 В
• Мінімальна різниця напруг вхідна/вихідна: 1.5 В
• Вихідна напруга регульоване: від 1.5 V до 37V
• Вихідний струм:2A (макс)
• Номінальний струм: 2А (з додатковим охолодженням 3А)
• Вихідна потужність: 10Вт (з додатковим охолодженням 15Вт)
• ККД: не менше 92%
• Частота коливань:150кГц
• Розмір: 66 х 50мм
• Вага: 22 г
