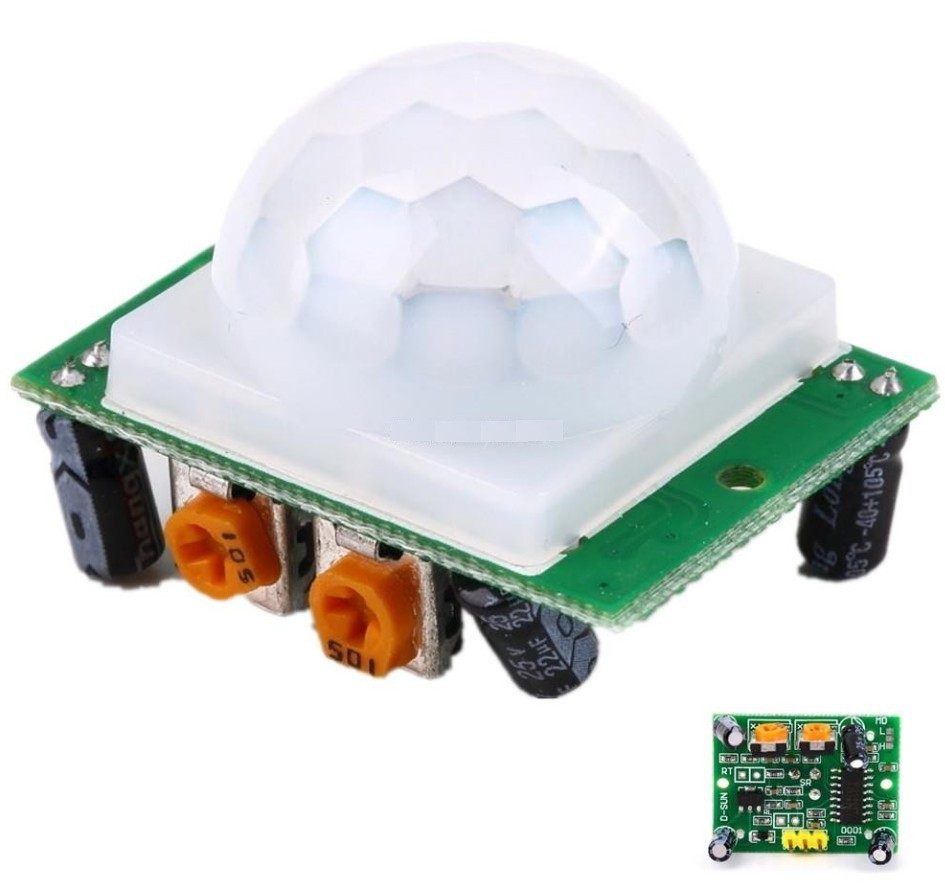

Модуль HC-SR501 являє собою датчик руху людини. При входженні людини в зону огляду датчика фіксується присутність . Принцип роботи модуля HC-SR501 полягає в реєстрації інфрачервоного випромінювання від рухомого об'єкта. Чутливий елемент – піроелектричний датчик 500BP. Він складається з двох елементів укладених в одному корпусі. Чутливий елемент закритий білим куполом – лінзою Френеля. Особливості лінзи Френеля такі, що інфрачервоне випромінювання від рухомого об'єкта потрапляє спочатку на один елемент датчика 500BP, потім на інший. Електроніка модуля HC-SR501 реєструє почергове надходження сигналів від двох елементів зі складу 500BP і при фіксації руху вихідна ланцюг модуля формує логічний сигнал. Датчик присутності HC-SR501 застосовується в охоронних системах, включення вентиляції, дозволяє управляти освітленням приміщень без вікон. Спільно з фотореле прийметься в управлінні освітленням дворів і вулиць. Цікаві результати можна отримати при управлінні за допомогою датчика фотоапаратом або відеокамерою.
Основні параметри модуля HC-SR501
Параметр Значення
Розміри приблизно 3.2 см x 2.4 см x 1.8 см
Напруга живлення DC 4.5 V - 20V
Струм на OUT <60uA
Напруга на виході Високі і низькі рівні в 3.3 V TTL логіці
Дистанція виявлення 3 — 7м (настроюється)
Кут виявлення до 120°-140° (в залежності від конкретного датчика і лінзи)
Тривалість імпульсу при виявленні 5 — 200сек.(настроюється)
Час блокування до наступного заміру 2.5 сек. (але можна змінити заміною SMD-резисторів)
Робоча температура -20 — +80°C
Режим роботи L — одиночний захоплення, H — повторювані виміру
