Опис

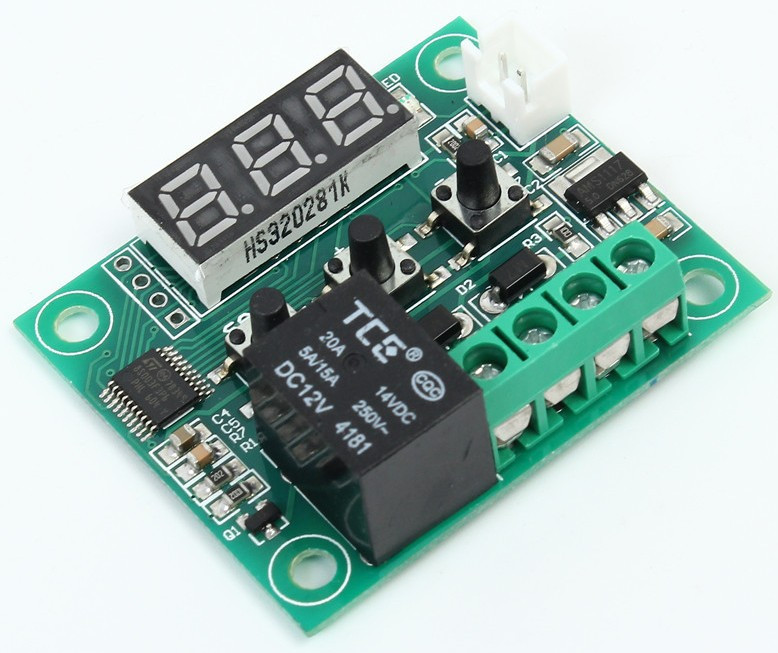

Програмований терморегулятор призначений для контролю температури в діапазоні від -50°C до +110°C. Він може працювати в парі з нагрівачем або охолоджувачем. Програмований терморегулятор оснащений трехразрядным LED дисплеєм, світлодіодним індикатором включення реле, трьома кнопками управління, роз'ємом для підключення зовнішнього термодатчика, клемами «K0/K1» для підключення навантаження і «+12V/GND» для живлення плати терморегулятора. На LED дисплеї відображається поточна вимірювана температура.
Підготовка до роботи
1) Підключіть джерело живлення 12V постійного напруги до контактів «+12V» (плюс 12V) та «GND» (мінус 12V).
2) Підключить навантаження до контактів «К0» та «К1» (підключається в розрив ланцюга живлення керованого приладу (послідовне з'єднання))
Після подачі живлення 12V на контакти «+12V» та «GND», на LED дисплеї відображається поточна температура, виміряна виносним датчиком температури.
Установка і настройка заданої температури
Для установки температури контролю короткочасно натисніть кнопку "SET", після чого кнопками «+» або «-» встановіть задану температуру, і ще раз натисніть кнопку "SET", або ж не натискайте ніякі кнопки протягом 5 секунд.
Програмування
Для входу в режим програмування утримуйте протягом 5 секунд кнопку «SET», після чого кнопками «+» або «-» виберіть код параметра меню (P0...P6) з таблиці «Меню терморегулятора». Далі, для настройки параметра, натисніть кнопку «SET» і кнопками «+» або «-» змініть значення параметра. Для збереження налаштувань натисніть і утримуйте кнопку «SET», або ж не натискайте ніякі кнопки протягом 5 секунд.
Меню терморегулятора:
Код параметр Опис параметра Діапазон налаштування За замовчуванням
P0 Режим роботи терморегулятора: охолодження (Cooling) / нагрів (Heating) C / H C
P1 Гістерезис, °C 0,1...2 15
P2 Верхня межа встановлення підтримуваної температури, °C 110 110
P3 Нижня межа встановлення підтримуваної температури, °C -50 -50
P4 Корекція температури, °C -7 ... +7 0
P5 Затримка часу включення реле (може відрізнятися від обраного в межах ±
50%), хв. 0...10 0
P6 Верхня межа температури відключення (захист від перегріву), °C OFF або ON (при ON від 0°C до110°C) OFF
Індикація
LED дисплей отображает следующие значения: «LLL» - датчик не подключен, «HHH» - температура вне диапазона (меньше -50°C или больше 110°C), «---» превышение пределов заданных в параметре P6
Сброс параметров в заводские установки
Для сброса параметров в заводские установки (настройки по умолчанию): 1) отключите питание; 2) нажмите и удерживайте кнопки «+» и «-»; 3) Подайте питание на терморегулятор. На LED дисплее появится надпись «888», после чего отобразится текущая температура.
Характеристики
Габаритные размеры: 40 x 48 x 14 мм
Диапазон измерения и программирования температуры: -50°C …110°C
Точність виміру: 0,1°C в діапазоні від -9,9°C до 99,9°C; або 1,0°C поза цього діапазону
Точність управління: 0,1°C 0,1°C в діапазоні від -9,9°C до 99,9°C; або 1,0°C поза цього діапазону
Точність гістерезису: 0,1°C
Гістерезис: 0,1...15°C
Час оновлення показань: 0,5 секунд
Напруга живлення, В: 12 VDC
Датчик: NTC 10K 0.5%, довжина кабелю 0,3 м, водозахист
Максимальний струм навантаження: 5A / 220VAC; 15A / 14VDC
Температура навколишнього середовища: -10... + 60°C
Вологість навколишнього середовища: 20 – 85 %
Споживаний струм: 30 mA
Споживаний струм при роботі реле: 65 mA
Спосіб підключення навантаження: електромагнітна одноканальне реле (5A / 220VAC; 15A / 14VDC) (при великих навантаженнях, використовуйте контактор або твердотільне реле більшої потужності)
