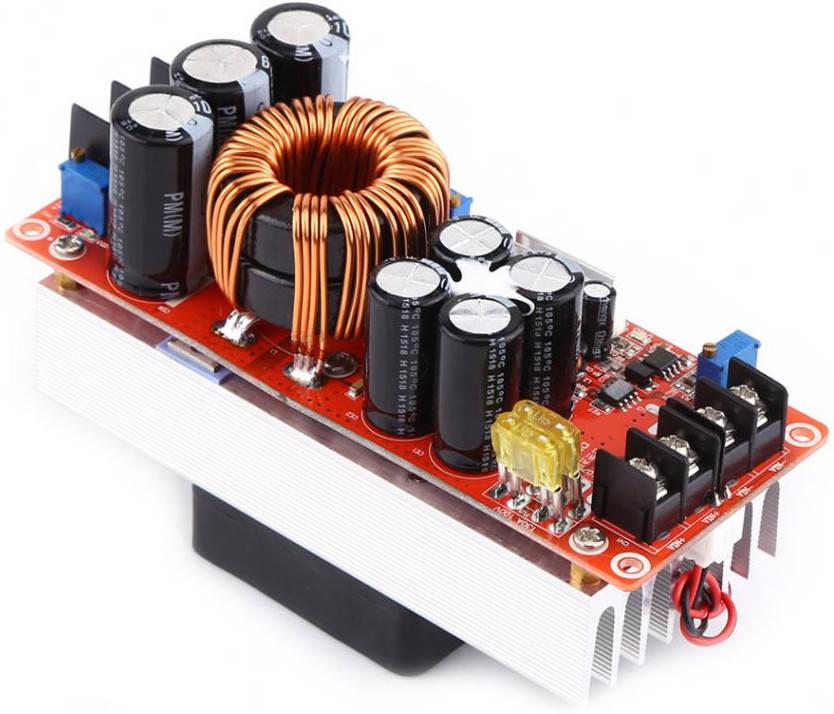

Підвищувальний DC-DC-перетворювач дає змогу отримати на виході стабілізовану напругу за мінливої напруги на вході. Напруга на виході буде завжди вищою від напруги на вході.
Характер модуля: Не ізольований модуль підвищуючий (Boost)
Вхідна напруга: DC10-60 В
Вхідний струм: до 40 А
Вихідна напруга: 12-90 В
Вихідний струм регульований: 0.5-22А (+/-0.3а)
Робоча температура: -40 ~ + 85 градусів
Робоча частота: 110 кГц
Ефективність перетворення: 92%-в97%
Увімкнення вентилятора: автоматично у разі досягнення температури
Захисти:
+ Вхід анти-Реверс: Є (150a Power MOS анти-анти)
+ Захист від низької напруги батареї: Є (9-50 В регульований)
+ Захист за струмом на вході: Є
+ Захист від короткого замикання: Так (вхід 60 А запобіжник) Подвійний захист від короткого замикання, використання безпечнішим.
+ Захист від зворотної полярності на вході: Є (150a Power MOS Tube Anti-anti.Можно перевернути на тривалий термін)
Розмір модуля: Довжина 130 мм, ширина 52 мм, Висота 67 (84) мм
Робочі характеристики:
Вихідна потужність: 1800 Вт Діапазон
вхідної напруги: 10 В-60 В
Діапазон вихідної напруги: 12 В-90 В
Вхідний струм: 40 А
Вихідний струм: 22 А
Швидкість динамічного відгуку: зміна струму навантаження 5% (300 мкс)
Ефективність перетворення: від 48 В до 60 В 8 А (98,1%)
Від 48 В до 72 В 8A (98,1%) від
48 В до 84 В 8A (97,6%)
Регулювання навантаження: навантаження від 10% до 50% ((вихід 72 В)
Температурний коефіцієнт: 50%
Пульсація і шум під час навантаження: смуга пропускання 20 МГц (48 В-72 В 4A) 100mVp-p
Частота перемикання: VIN = 48 В VO = 72 В 4A (110 кГц)
Струм холостого ходу: VIN = 48 В VO = 72 В (18 мА) Захист від
короткого замикання на виході: ТАК
Захист від зворотного входу: ТАК
Вологість під час зберігання: 95%
Робоча температура: -20 65 °C Температура
зберігання: -40 125 °C
Підвищення температури під час роботи: від 48 В до 60 В 5A (45 °C)
Захист від перегрівання: (60 °C)
Метод під'єднання: вхід IN, вихід OUT (без зварювання), клемні колодки)
Метод охолодження: сильне вітрове охолодження.
Зовнішній вигляд: 130 (L) * 51 (W) * 80 (H) (з мідними стовпами), мм.
Комплектація
Підвищувальний перетворювач DC-DC 1800 Вт, крок вгору Модуль живлення, постійний струм
Переведення з китайського:
Опис продукту:
Вихідна напруга модуля, регульований струм, може підвищуватися, постійний струм
Захист від зниженої напруги на вході, захист від перегрівання, захист від короткого замикання, захист від зворотного під'єднання.
1800 Вт призначений для олив'яно-кислотних акумуляторів, літієвих акумуляторів, сонячних батарей або підсилювачів потужності для заряджання електромобілів і заряджання акумуляторів. Це дуже потужно.
1. Наприклад, вихідна батарея електромобіля становить 48 В і може бути збільшена до 60 В для живлення електромобіля, що може збільшити швидкість і прискорення електромобіля.
2, для заряджання вашого електричного велосипеда, (A: наприклад, є під рукою батарея на 12 В або 24 в режимі очікування, ви можете використовувати цей блок живлення для заряджання оригінальної батареї після заряджання, що еквівалентно накопиченню зарядки електромобіля. 2: Одночасний вхід Можна також під'єднати до сонячних елементів, вітрової енергії, генераторів та іншої потужності, збільшеної до первинної батареї, для збільшення терміну експлуатації батареї електромобіля.)
3 Напруги батареї можуть бути збільшені, щоб дати електромобілю рухатися швидше, і лічильник не має перевищувати 10 В.
4 Регулювання напруги на панелі сонячних батарей.
Особливості:
1. Завдяки розсіюванню тепла як аеродинамічний профіль ефект розсіювання тепла дуже добрий, а вихідна потужність ще вища (потужність на вході 48 В і вентиляторі може досягати приблизно 1800 Вт).
2. Вентилятори з регульованою температурою та вентиляторами з гідравлічними підшипниками мають дуже гарний баланс між шумом і розсіюванням тепла. Коли навантаження мало, вентилятор не обертається. Після того, як температура навантаження досягне приблизно 60 градусів, вентилятор автоматично повертається. Може ефективно зменшити шум і продовжити життя.
3. Ізоляційна плита головної силової труби виготовлена з високоякісного глінозему, а теплопровідність удесятеро вища, ніж у звичайних ізоляційних матів.
4. Лампа великої потужності 100 В 210A TO-247 має великий запас потужності та гарний динамічний відгук.
5. Подвійні магнітні кільця великого розміру з ферокремнезем-алюмінію, з використанням чотирьох дротів з емальованої міді з чистотою 1,2, з низьким виділенням тепла та високою ефективністю.
6. У новому дизайні ефективність перетворення досягає 98,1% (підробності см. У наведених нижче за криву перетворення ефективності в технічному описі).
7. Бренд 3296W багатоповоротний потенціометр, висока точність регулювання, невеликий дрийф.
8. Kang міді вихідний струм вибірки, постійна температура та стабільний дрийф температури невеликий.
9. Захист від зниженої напруги регулюється, що дає змогу ефективно захищати різні батареї, а також може використовуватися для сонячних батарей.
10. З функцією постійного струму, він може бути використаний для заряджання акумулятора автомобіля, заряджання акумулятора тощо.
11. Паралельний вхід 3 20 А запобіжників може захистити від випадкового короткого замикання на виході.
12. Три світлові індикатори: знижена напруга, перевантаження за струмом, індикація живлення, робочий стан із першого погляду.
13. Вхід і вихід — високочастотні конденсатори, низька пульсація виходу, низьке тепловиділення та тривалий термін експлуатації.
14. Керамічний конденсатор MLCC додається до входу та виходу, і пульсації на виході неабияк зменшуються, що становить приблизно 100 мВ за 48 В і 72 В 4 А.
