Опис

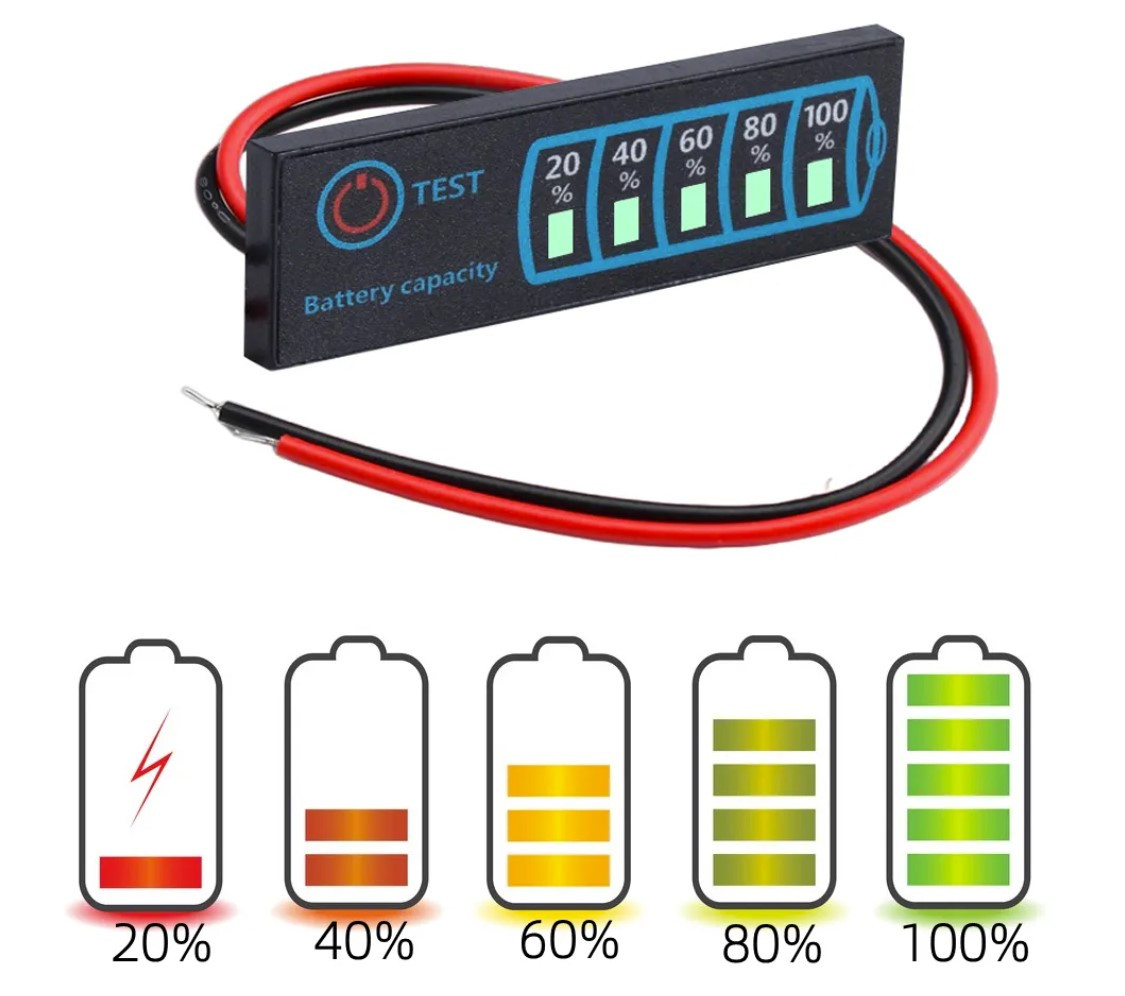

Універсальний індикатор рівня заряду батареї легко програмований під будь-який тип акумуляторів і напруга від 8,4 В до 33.6 8S
За замовчуванням індикатор налаштований на 3S Li-ion акумулятор.
Індикатор має шестирівневе індикування заряду батареї, чого немає в таких індикаторах інших брендів, де перший LED двоколірний (червоний — показує, що потрібно зарядити батарею, і зелений вказує на залишок заряду 20%)
Інструкція з програмування
Натисніть і утримуйте кнопку 2 секунди. Почніть блимати перший світлодіод L0. На цьому етапі короткочасним натисканням кнопки виберіть тип акумулятора:
• Червоний — li-ion
• Зелений — LiFePo
• Жовтий — олив'яно-кислотний акумулятор
Далі потрібно діяти без пауз, поки і далі блимає перший LED L0.
Після того як вибрали потрібний тип батареї, знову натисніть кнопку на 2 секунди. Назвуть блимати світлодіоди, починаючи з L1
Отже, ми увійшли до другого параметра — вибору кількості комірок батареї.
Короткочасним натисканням кнопки вибираємо кількість комірок акумуляторів
• Для літієвих акумуляторів:
o L1 - 2S
o L2 - 3S
o L3 - 4S
o L4 - 5S
o L1 + L4 - 6S
o L1 + L2 + L4 - 7S
o L1 + L2 + L3 + L4 - 8S
• Для олив'яно-кислотних акумуляторів:
o L1 - 1S (12 В)
o L2 - 2S (24 В)
Після того, як вибрали кількість комірок, програмування завершене. Зачекайте 5 секунд (або натисніть і утримуйте кнопку 2 секунди) й плата автоматично оновиться й буде готова для зображення заряду батареї відповідно до ваших параметрів під час короткочасного натискання на кнопку.
Параметри
• Робочий струм: <10 мА
• Режим відтворення: LED-індикатор
• Частота оновлення: 2 рази на секунду
• Розмір: 46 мм × 15 мм × 3 мм
• Модель продукту: JX-4615-A3
• Робоча напруга: DC5V-34V
• Довжина проводу: 9 см
