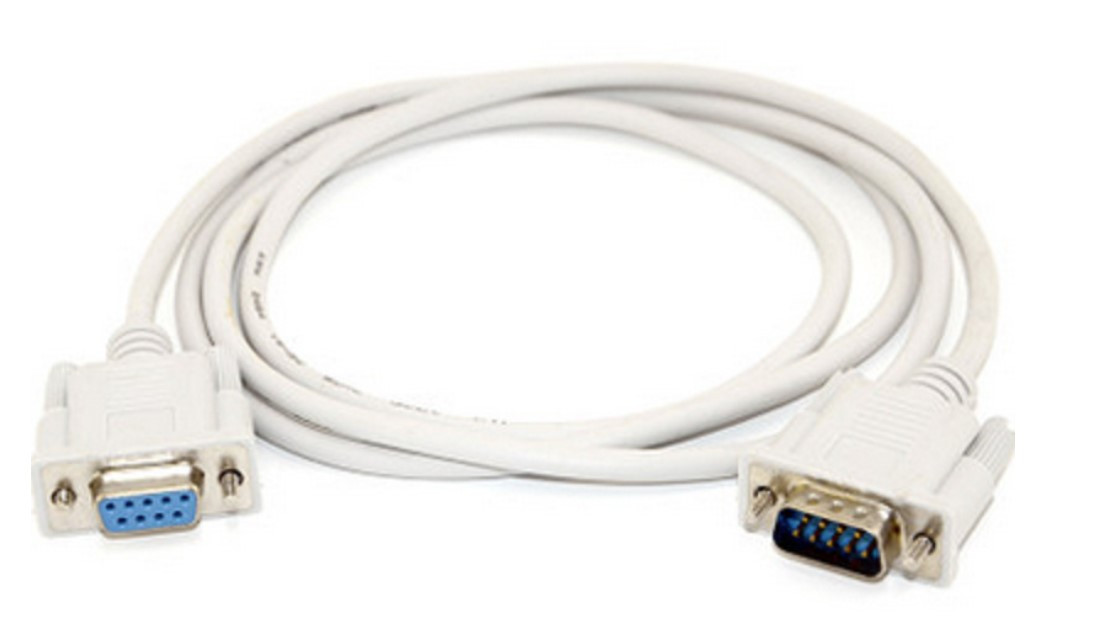

Модемний кабель RS232 DB9 COM мама-тато
Особливості:
Модемний кабель RS232 використовується для під'єднання до COM порту комп'ютера, виробленого в корпусі DB9 (DE9), пристроїв, які використовують послідовний інтерфейс RS232
Також за допомогою модемного кабелю можна прошивати супутникові ресивери
Цей модемний кабель є повним із прямим розпайком (модельний)
Модемний кабель обладнаний двома роз'ємами «мама-тато» в корпусі DB9 (DE9)
Довжина кабелю становить 1,4 м
Розпинування інтерфейсу RS232 в роз'ємі стандарту DB9 (DE9):
DCD — виявлення носійної даних (детектування наявного сигналу)
RX — дані, що приймаються комп'ютером у послідовному коді (логіка негативна)
TX — дані, що передаються комп'ютером у послідовному коді (логіка негативна)
DTR — готовність вихідних даних
GND — сигнальне заземлення, нульовий дріт
DSR — готовність даних. Використовується для завдання режиму модему
RTS — сигнал запиту передавання. Активний весь час передавання
CTS — сигнал скидання (очищення) для передавання. Активний весь час передавання. Говорить про готовність приймача
RI — індикатор виклику. Говорить про приймання модемом сигналу виклику через телефонну мережу
