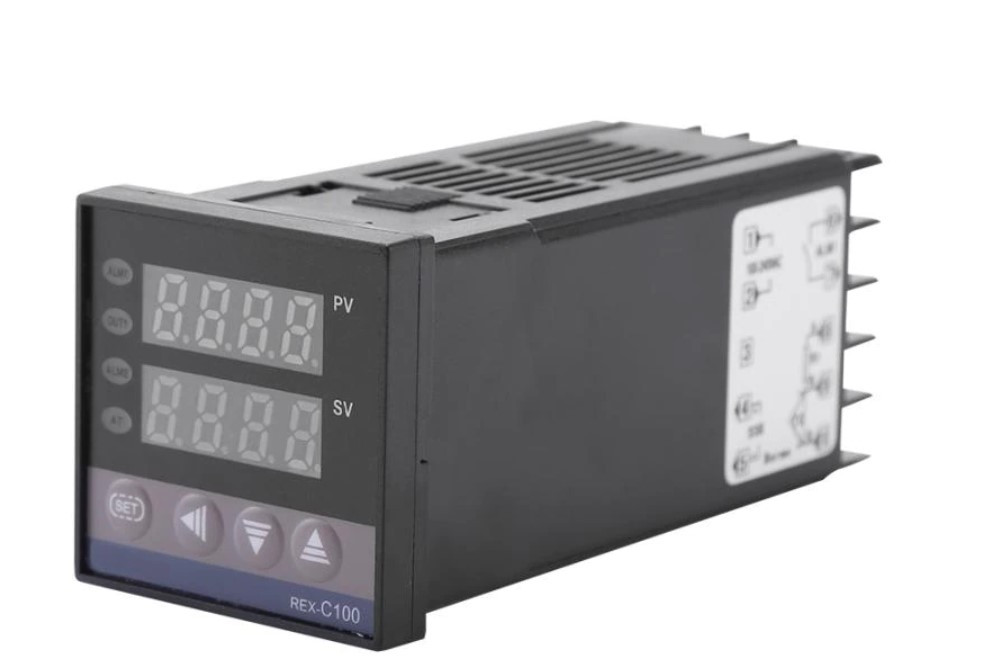

Програмований високотемпературний PID (ПІД) контролер температури терморегулятор REX-C100. Підтримує роботу з десятьма видами термопар і термоопорів. ПІД-регулятор дозволяє максимально точно підтримувати задану температуру. ПИД-терморегулятор REX-C100 используется для точного поддержания заданного значения температуры в диапазоне температуры 0-999°С в технологических процессах. Широкий выбор поддерживаемых датчиков позволяет одинаково удачно применять этот регулятор как в бытовых так и в промышленных процессах. Одноканальный ПИД-терморегулятор выполнен в компактном пластиковом корпусе, черного цвета. Для вывода информации используется два светодиодных четырехзначных индикатора, обозначенных PV (текущее значение, красный цвет), SV (установленное значение, зеленый цвет). Також використовується 4 світлодіода (ALM1 – індикатор спрацьовування аварійного виходу; OUT1 – індикатор спрацьовування керуючого виходу; АТ – індикатор режиму автоматичного регулювання по ПІД закону). Для управління терморегулятором використовується 4 кнопки, які розміщені на передній панелі. Позначення кнопок «SET» (перемикання установок), «вліво» (перемикання розряду), «вниз» (зменшення значення), «вгору» (збільшення значення). Прилад в процесі використання може перемикатися між двома режимами «Робота» і «Налаштування». В режимі «Робота» терморегулятор проводить вимірювання і регулює температуру у відповідності з заданими параметрами. В режимі «Налаштування» можна задавати 35 необхідних параметрів і констант. Опис процесу налаштування знаходиться в інструкції, яка додається внизу. Для включення режиму «Настройка» необхідно протягом 3 секунд утримувати натиснутою кнопку «SET», на індикаторі PV з'явиться напис AL1. Перехід між параметрами здійснюється кнопкою «SET», установка значень вибраного параметра кнопками: «вліво» (перемикання розряду), «вниз» (зменшення значення), «вгору» (збільшення значення). Підтвердження встановленого значення параметра здійснюється кнопкою «SET». Для переходу в режим «Робота» потрібно натиснути і утримувати кнопку «SET» протягом 3 секунд, або почекати 30 секунд і прилад зробить це автоматично. ПИД-терморегулятор REX-C100 имеет релейный выход, который может коммутировать, цепь питания устройства нагрева или охлаждения. Максимальный коммутируемый ток реле 3А при напряжении 220 В переменного тока.
Для работы с терморегулятором необходимо подключить датчик температуры подключить коммутируемую цепь к контактам 3, 4, 5 (контакты 3-5 нормально замкнутые), после этого подключить питание 220 В переменного тока, к контактам 1 и 2. Следует обратить особое внимание на правильное подключение полярности термопары.
