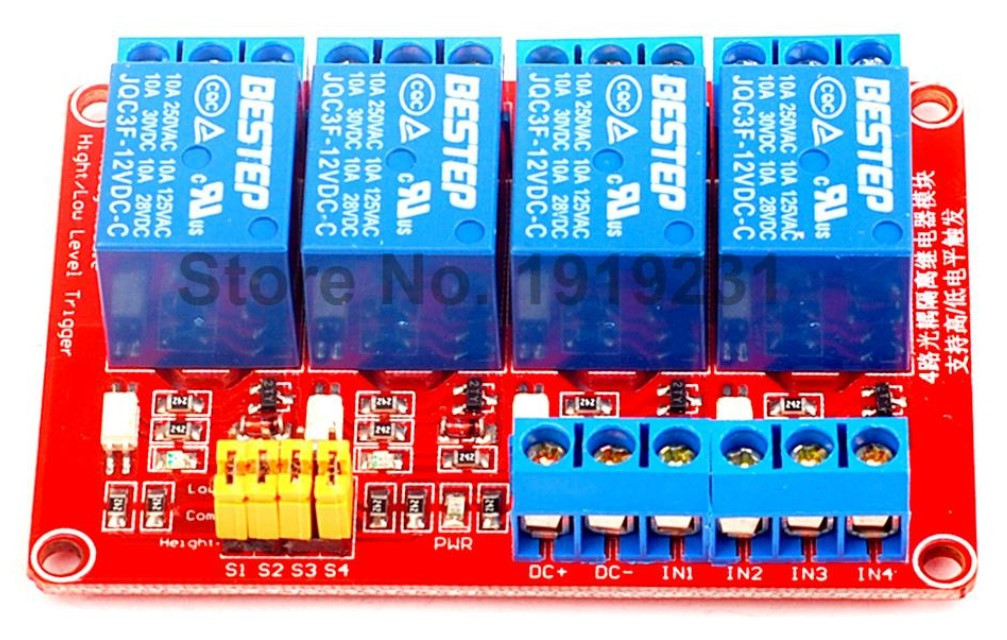

1. Модуль приймає справжні реле високої якості, Максимальне навантаження, як правило, відкритий інтерфейс: AC 250 В/10A, DC 30 У/10A;
2. Використання ізоляції патча оптрона, сильна здатність водіння, стабільна продуктивність, струм тригера 5 мА;
3. Робоча напруга модуля доступно 12 В
4. Кожен канал модуля може бути згенерований перемичкою, щоб встановити високий або низький рівень;
5. Конструкція, стійка до збоїв, навіть якщо лінія управління зламана, реле не буде переміщатися;
6. Потужність індикатор (зелений), 4-смугова реле індикатор стану (червоний)
7. Дизайн інтерфейсу є зручним для використання, всі інтерфейси можуть бути безпосередньо підключені через Клемну колодку, що дуже зручно.
8. Розмір модуля: 73 мм * 50 мм * 18,5 мм (довжина * ширина * висота) 9, з 4 кріпильних отвори для болтів, отвір 3,1 мм інтервал: 67 мм * 44,5 мм
8 інтерфейс модуля:
DC +: підключення до позитивного полюса джерела живлення (напруга у відповідності з вимогами реле, є.12V )
(Dc-ac): підключається до негативним полюсом джерела живлення
IN1-IN4: у відповідності з налаштуваннями кожного способу, відповідне реле може управлятися на високому або низькому рівні.
Релейний вихід:
У нас є 12-лінійних інтерфейсів, всі з яких може бути безпосередньо підключений до кабелю для зручності користувачів.
NO1--NO4: реле, як правило, відкривають інтерфейс, реле підвішують перед всмоктуванням, і воно коротке замикання за допомогою COM після всмоктування.
COM1--COM4 реле загального інтерфейсу
NC1--NC4: реле, нормально закритий інтерфейс, коротке замикання з COM перед витягуванням реле, і поплавок після всмоктування
Високий і низький вибір тригера:
1.S1-S4 є високий і низький рівень запуску вибір реле для дітей від 1 до 4 в послідовності;
Коли 2,com вкорочено до низького, відповідне реле спрацює на низькому рівні, і коли com вкорочено з високим наконечником, це спрацює на високому рівні.
