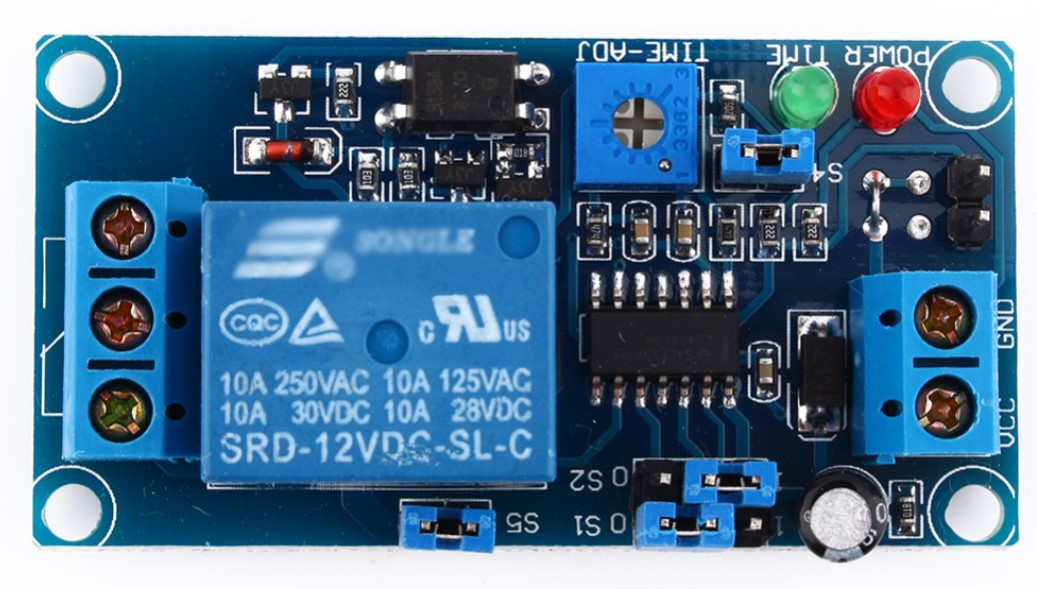

Цей модуль є модулем затримки, срабатываемым нормально відкритим самосбросом, таким як клавішний перемикач, сенсорний вимикач, мікроперемикач і т. д. або нормально відкритий датчик, наприклад, датчик вібрації, герконовый перемикач і т. Д. Може становити пристрій датчика вібрації. В основному використовується в машинному обладнанні, модифікації обладнання автоматизації, промисловому управлінні PLC, налаштуваннях вібраційної сигналізації, роботах, інтелектуальних продуктах.
Два. Опис товару:
1. З використанням вдосконаленого керування чіпом синхронізації високої якості, точного часу;
2. Прийняти реле високої потужності для управління навантаженням, максимум може досягати 10А;
3. Він має анти-силове з'єднання зворотного захисного діода для кращого захисту модуля;
4. Ізоляція оптопари використовується для тригерній кінця, який має сильну здатність перешкод і дозволяє уникнути помилкового запуску;
5. З 8 вибираними діапазонами часу, найкоротший-0,1 секунди і найдовший-1 година;
6. Затримка має регулювання потенціометра, чим довше час регулювання за годинниковою стрілкою;
7. З індикацією джерела живлення і індикацією затримки;
8. Релейний вихід має нормально відкриті і нормально закриті інтерфейси.
Три. Особливості:
Введення нормально відкритої функції тригера: перш ніж модуль не спрацьовує, ланцюг тригера знаходиться у відкритому стані. Якщо є миттєве закриття перемикача або безперервне закриття, затримка модуля може бути викликана, і реле закрито
1. Підключіть модуль до джерела живлення 5 В постійного струму і почекайте, поки тригер вимкнеться
2. Коли пусковий кінець модуля виявляє, що є перемикач, що закриває тригер, модуль запускає функцію затримки, і в той же час, реле тягне, і затримка закінчується, І реле Відключено;
3. Коли модуль спрацьовує для затримки, якщо є сигнал тригера, одержаний знову, модуль буде повторно, автоматично тригер з останнім часом до закінчення затримки.
Тригер може підтримувати такі затримки спрацьовування датчика:
1. Перемикач такту
2. Мікроперемикач
3. Перемикач самосброса
4. Нормально відкритий датчик вібрації
5. Нормально відкритий герконовый перемикач
6. Нормально відкритий магнітний датчик
7. Перемикач датчика нахилу
8. Перемикач рівня води
Чотири. Електричні параметри:
Напруга джерела живлення: 5 В, 12 В постійного струму
Струм спокою: 4,8 мА Максимальна споживана потужність: 70 мА
Час запуску: досить більш 1 мс
Релейний Вантажопідйомність: 250 в, 10 А змінного струму 30 в 10 А постійного струму (практичне застосування найкраще використовувати половину потужності, що допомагає продовжити термін служби продукту)
Термін служби реле: 100 000 разів (максимальна потужність)
Fives. Метод вибору діапазону часу затримки:
Перемикання S1.S2.S4 на різні позиції для вибору різних діапазонів часу, потенціометр для регулювання часу в межах відповідного діапазону
