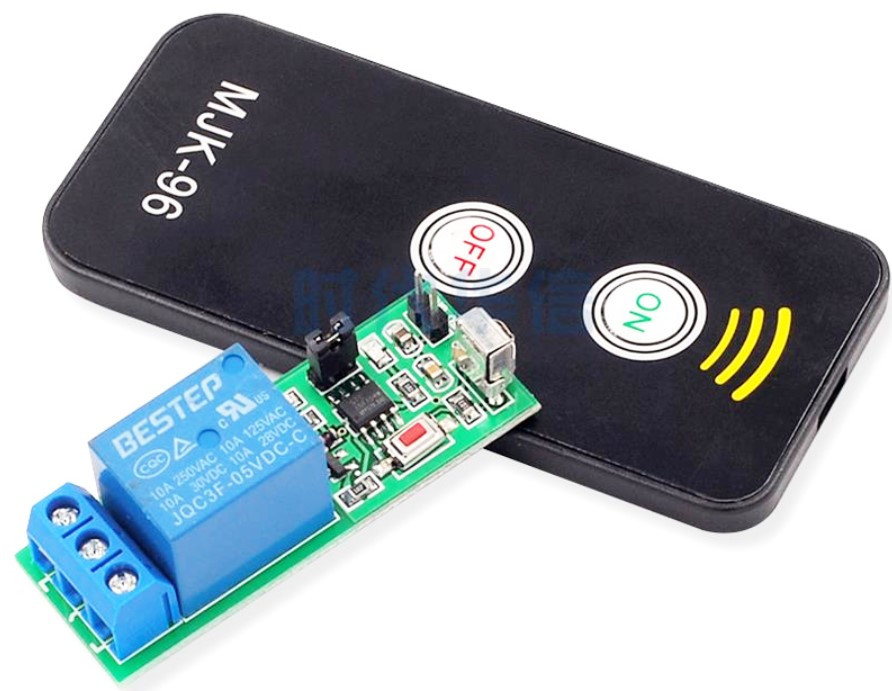

Навчальний інфрачервоний пульт дистанційного керування, як випливає з назви, дозволяє MCU запам'ятовувати дані про ключовому значенні пульта дистанційного керування, що дозволяє йому керувати перемикачем реле, та шляхом навчання знову, можна змінити збережені дані ключа, наприклад, ви використовуєте цей пульт дистанційного керування після «8» Ключ вивчений, ви можете використовувати «8», щоб зробити кнопку управління після успішного. Дані відключення живлення не втрачаються. Якщо ви хочете використовувати кнопку «9» в якості елемента керування, вам потрібно повторно зробити MCU для навчання.
Інструкції по модулю:
1. Живлення від джерела живлення, правильний світлодіодний індикатор загоряється, модуль працює нормально через 5 секунд, і реле працює одночасно!
2. Кожного разу, коли кнопка S1 натискається, реле перемикається в робочий стан, ВКЛ або ВИКЛ., світловий індикатор включений або вимкнений!
3. після того, як інфрачервоний пульт дистанційного керування успішно вивчений, кожен раз, коли пульт дистанційного керування, який успішно навчається, натискається один раз (метод дистанційного керування навчання нижче), реле перемикається в робочий стан, увімкнення або вимкнення, індикатор горить або вимикається!
Існує два типи методів дистанційного навчання:
1. Натисніть і утримуйте кнопку S1 більше 5 секунд. Коли індикатор LED1 включається, це означає, що він входить в навчальне стан, потім відпустіть кнопку S1, а потім натисніть кнопку дистанційного керування, індикатор просто блимає, що означає, що навчання пройшло успішно!
2. Используйте пульт дистанционного управления, чтобы выровнять инфракрасную приемную головку модуля. Нажмите и удерживайте любую кнопку на пульте дистанционного управления в течение 10 секунд. Когда индикатор LED1 включается, это означает, что он входит в состояние обучения. Нажмите кнопку дистанционного управления снова, индикатор мигает, указывая, что обучение прошло успешно.!
(Отменить состояние обучения, вы можете нажать кнопку S1, когда LED1 включен, или подождать 30 секунд, чтобы автоматически выйти из исследования!)
Теоретичне відстань становить близько 8-12 метрів, але фактичне застосування залежить від оточуючих факторів навколишнього середовища і проміжних перешкод (наприклад, діафрагми, скла або іншого матеріалу бар'єру), приймаюча головка використовує HX1838T (дуже гарна якість T версія, необщий експеримент приймаюча головка) Може отримати будь-кодові дані дистанційного керування з частотою 38 K!
Примітка: пульт дистанційного управління більшості побутових приладів може бути вивчений і розпізнаний, але пульт дистанційного керування, кондиціонера, non-38KHz пульт дистанційного керування не може бути вивчений!
