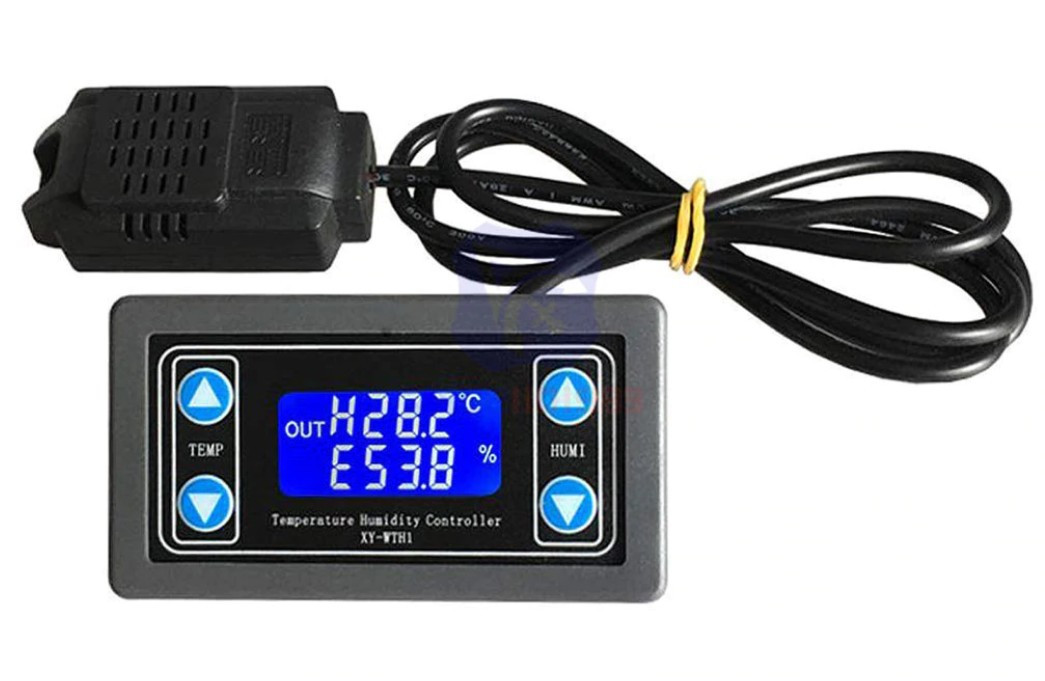

XY-TR01 модуль контролю температури і вологості Високоточний цифровий дисплей слово подвійний вихід автоматична постійна панель керування температурою і вологістю
Продукт приймає промисловий чіп, високоточний датчик температури і вологості SHT20.
Продукт Функція:
Характеристики продукту є двома основними типами класифікації: функції температури і вологості;
Функції температури наступні:
Автоматична ідентифікація режиму роботи:
Система автоматично відповідно з температурою запуску/зупинки, визначити режим роботи;
Температура початку> Температура зупинки, режим охолодження 'c'.
Температура запуску <СТОП-температура, режим нагріву 'H'.
Режим охолодження:
Коли температура ≥температура початку, провідність реле, червоний світлодіод, холодильне обладнання починає працювати;
Коли температура ≤стоп-температура, релейне відключення, червоний світлодіод вимкнений, холодильне обладнання зупиняється для роботи;
Режим нагрівання:
Коли температура ≤температура початку, провідність реле, червоний світлодіод, нагрівальне обладнання починає працювати;
Коли температура ≥stop температура, релейне відключення, червоний світлодіод вимкнений, нагрівальне устаткування зупиняється для роботи;
Температура функція коррекцииOFE(-10,0 ~ 10℃):
Система працює протягом тривалого часу і може бути упередженим, через цю функцію корекції, фактична температура = вимірювальна температура + калібрувальне значення;
Як встановити температуру запуску/зупинки:
1. У робочому інтерфейсі натисніть"TM +'Ключ більше 3 секунд, інтерфейс налаштування температури запуску, може бути измененТМ + ТМ-Ключ, який буде змінений, очікування 6s автоматичного виходу і збереження;
2. У робочому інтерфейсі натисніть"ТМ-'Ключ більше 3 секунд, інтерфейс налаштування температури стоп, може бути измененТМ + ТМ-Ключ, який буде змінений після параметрів, очікування 6s автоматичного виходу і збереження;
Функція вологості виглядає наступним чином:
Автоматична ідентифікація режиму роботи:
Система автоматично відповідно до запуском/зупинкою вологості, визначити режим роботи;
Запуск вологості> зупинка вологості, Режим осушення '.
Запуск вологості <зупинка вологості, режим зволоження '.
Dehumidificationmode:
Коли humidity≥Start вологість, провідність реле, зелений світлодіод, обладнання для осушення починає працювати;
Коли humidity≤Stophumidity, релейний роз'єм, Зелений світлодіод вимкнений, обладнання для осушення зупиниться на роботі;
Humidificationmode:
Коли humidity≤Start вологість, провідність реле, зелений світлодіод, обладнання для зволоження починає працювати;
Коли humidity≥Stophumidity, релейний роз'єм, Зелений світлодіод вимкнений, обладнання для зволоження зупиниться на роботі;
Humidificationcorrection функцияП/з(-10,0 ~ 10%):
Система працює протягом тривалого часу і може бути упередженим, через цю функцію корекції, фактична вологість = вимір вологості + калібрувальне значення;
Як встановити вологість пуску/зупинки:
1. У робочому інтерфейсі натисніть"RH +'Ключ більше 3 секунд, інтерфейс start humiditysettings, може бути измененRH + RH-Ключ, який буде змінений, очікування 6s автоматичного виходу і збереження;
2. У робочому інтерфейсі натисніть"RH-'Ключ більше 3 секунд, інтерфейс stop humiditysettings, може бути измененRH + RH-Ключ, який буде змінений після параметрів, очікування 6s автоматичного виходу і збереження;
Біг Інтерфейс Опис:
Робочий режим показує, що поточний режим ("H/C", "E/d") буде синхронізовано на передній частині температури/вологості, коли установка температури/вологості і стоп температури/вологості завершені.
Будь-яка провідність реле, верхній лівий кут інтерфейсу дисплея "out", якщо Температурне реле провідності, миготливий дисплей температури режим роботи "H/C", щоб показати нагадування; якщо реле вологості провідності, то миготливий дисплей вологості Робочий режим "E/d", як нагадування;
Інше Особливості:
Параметри віддаленого читання/набору:
Через UART, встановіть пускову температуру/вологість, зупиніть температуру/вологість, температуру/Вологість корекції параметрів;
Звіт про температури/вологості в реальному часі:
Якщо включена функція оповіщення про температури/вологості, продукт виявить температуру/Вологість і статус реле з інтервалом 1 s і передасть UART на термінал для полегшення збирання даних;
Включення Реле (за замовчуванням):
Якщо реле відключено, реле залишається відключеним;
Як змінити значення корекції температури/вологості:
1. В операційному інтерфейсі двічі щелкните'TM +'Ключ для введення корекції набору інтерфейсу, корекції відображення типу вниз, відображення конкретних значень вгору; (OFE:Температура корекції і співвідношення ціна/качествоRH:Поправочний коефіцієнт на вологість значення)
В цей час коротким нажатием'ТМ-'Ключ, перемикач для зміни параметрів, черезRH + RH-Ключ, змінити питоме значення підтримки довго натисніть короткий;
3. Коли параметри були змінені, двічі натисніть на TM +'Ключ, вихід з корекційного позитивного інтерфейсу налаштування і збереження даних;
Як включити/виключити реле:
У робочому інтерфейсі короткий нажатие'ТМ-'Ключ, включити/виключити Температурне реле (Про:ВключитьОт:Вимкніть), поверніться до інтерфейсу, якщо Температурне реле відключено, символ температури '℃' блимає, щоб нагадувати.
У робочому інтерфейсі короткий нажатие'RH-'Ключ, включення/відключення реле вологості (Про:ВключитьОт:Вимкніть), поверніться у робочий інтерфейс, якщо реле вологості відключено, символ вологості '%' блимає, як нагадування.
Послідовне управління (рівень ttl)
BaudRate: 9600bps біт даних : 8
