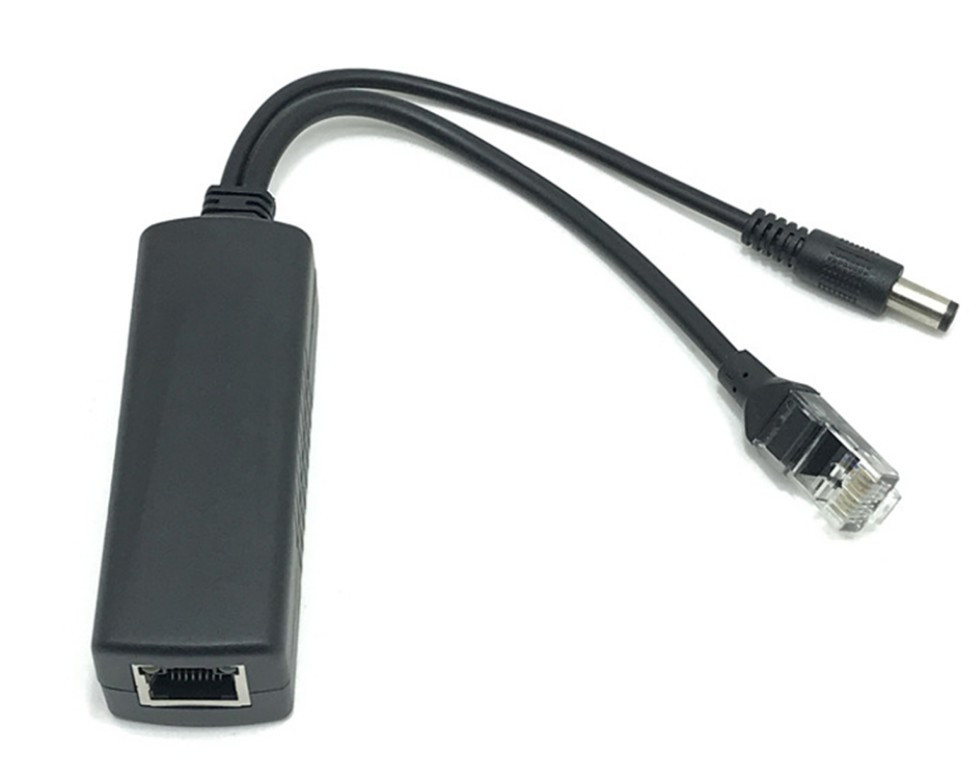

Адаптер предназначен для работы с сетевыми устройствами, которым необходимо питание 12В, а стандарт питания PoE они не поддерживают. Для примера можем взять систему видеонаблюдения в которой две камеры будут с поддержкой PoE, а две без. В качестве коммутатора используется свитч пое стандарта IEEE 802.3af/at. Камеры без пое должны быть включены через данный адаптер.
Особенности
- Разделяет сигнал и питание 48В PoE линии на отдельные разьемы "сигнал" и "12В"
- Обеспечивает подачу питания 12В на устройства без PoE
- Подача питания на расстояние до 100 метров
- Защищает устройства от повреждений из-за неправильной установки
- Выходное напряжение 12В, 2A
- Работает с сетевым кабелем EIA568,5 категории, 4-парный кабель для сетей 10Base-T или 100Base-TX
- Соответствует стандарту IEEE 802.3af/at питание через Ethernet, 10/100Base-T Ethernet
Основные характеристики
- Модель PL101A
- Количество портов 2
- Метод коммутации: в разрыв
- Функция Plug-and-play
- Используемый кабель UTP CAT5e
Функции PoE
- Возможность подключения к коммутатору POE стандарта PoE IEEE 802.3af/at
- Максимальный бюджет мощности: 24 Вт
- Відстань від комутатора PoE до пристрою 100м
Номери висновків RJ45 PoE
- шина даних Rx 1/2, харчування (+)
- шина даних Tx 3/6, харчування (-)
- харчування (+) - 4/5
- харчування (-) - 7/8
Індикатори
- Пристрій：Харчування
Харчування:
- Вхід: + 48.0 VDC
- Вихід: + 12.0 VDC, 2A
Сертифікація: fcc, ce, ROHS
Робоча температура: Від -10 до 60оС
Розміри пристрою (Д x Ш x В): 80мм*23мм*23мм
