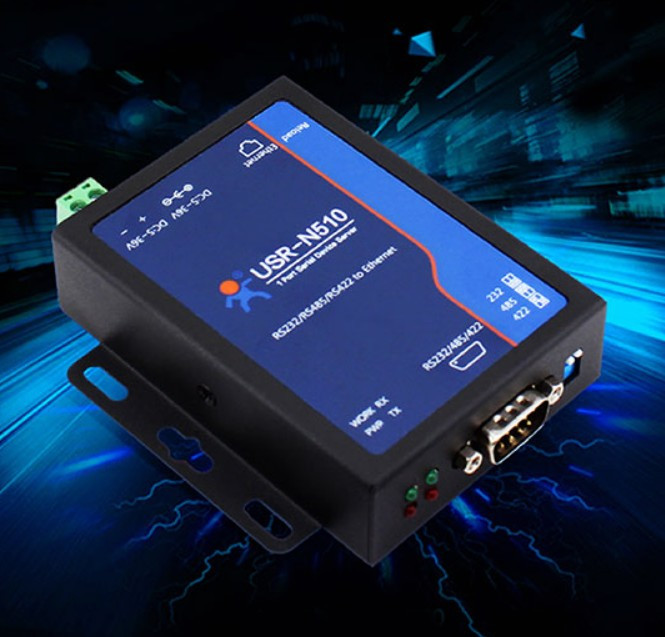

USR-N510 є серійним перетворювачем промисловим портів RS232/RS422 і RS485 в Ethernet, організовує прозору передачу даних по протоколу TCP/IP. Перетворювач розроблений на базі процесора ARM і має внутрішню інтеграцію з протоколом TCP/IP.
Користувач може легко налаштовувати параметри через веб інтерфейс або за допомогою програмного забезпечення, для організації віддаленого збору даних, дистанційного контролю і управління.
Функціонал мережного перетворювача портів USR-N510
• Шлюзу Modbus: Modbus RTU в Modbus TCP.
• Функція WatchDog - автоматична перезавантаження при зависанні
• Вбудований Веб-сервер/Веб-сторінка для налаштування.
• Користувач може веб-сторінку налаштувань
• Веб сторінка доступна через послідовний порт.
• Мережева друк, можливість обмеження кількості клієнтів для сертевого принтера.
• Висока захищеність: послідовного порту, порту Ethernet, Електроживлення пристрою.
• Підтримка DHCP-клієнт: автоматичне отримання IP-адреси і IP-адреси запиту.
• DNS-адреса може бути змінений.
• Синхронний і адаптивний послідовний порт із зміною швидкості передачі даних.
• Http-клієнт: відправлення даних у формат http автоматично.
• Реєстраційний пакет: Можливість внесення заголовка в пакет даних для перевірки ідентифікації
• статус підключення.
• Heartbeat пакет: забезпечує стійкий прийом даних
• Режими роботи USR-N510
• USR-N510 може працювати як TCP Client, TCP Server, UDP Client, UDP Server Mode.
1) У режимі TCP клієнта: клієнт підключається автоматично з сервером. Користувач повинен налаштувати IP-адреса TCP-сервера і порт.
2) У режимі TCP сервера: Максимальну кількість клієнтів може бути 8.
3) В режимі UDP клієнта: дані з послідовного порту будуть відправлені на фіксований IP-адреса/порт, який вказаний в налаштуваннях адаптера.
4) У режимі UDP сервер: дані з послідовного порту будуть відправлені на IP/порт надіслав запит.
• Сфери застосування:
• Управлінням промислової автоматизацією, для передачі даних.
Моніторинг систем безпеки, системи охорони, відеоспостереження, системи автоматизації будівель
Розумний будинок: теплорегуляторы.
Екологічного моніторингу, моніторингу температури та вологості.
Контроль транспорту та місцезнаходження
System Information
Процесор Cortex-M4
Basic Frequency 120MHz
Flash 512K byte
Ethernet
Port Number 1
Interface Standard 8 pin RJ45
Rate 10/100 Mbps, MDI/MDIX, auto switch between cross and direct connection
Protection 2KV електромагнетизму isolation, shell insulation blocking
Network Protocol IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd client
Receive Buffer Max 16k bytes buffer
Serial
Port Number 1
Interface Standard RS-232: DB9 pin type, RS-485: 2 wire (A,B), RS-422 (A,B,Y,Z)
Data Bits 5,6,7,8
Stop Bit 1,2
Check Bit None,Even,Odd,Space,Mark
Baud Rate 600bps ~ 230.4 Kbps
Flow Control RTS/CTS
Buffer Send and receive 2k bytes respectively
Protection RS-485: anti-static 2KV,lightning protection
RS-485 Pull-up and Pull-Down Resistor 2.2 KΩ
Software
Virtual Serial(USR-VCOM) Windows 2000 or higher(32 bit/64 bit)
Configuration Built-in webpage, computer set-up software, serial command
Basic Parameter
Size 88 x 81 x 24 mm
Operating Temp. -40 ~ 85°C (industry)
Storage Temp. -40 ~ 85°C, 5 ~ 95% RH (no condensation)
Input Voltage DC 5 ~ 36V
Current Working 53mA @ 12V
Power <1W
More
Сертифікат CE,FCC,ROHS
