DC 12V 5A Захист від перевантаження по струму Датчик Модуль AC Current Detection Relay Module Switch Output - 1TopShop
Особливості:

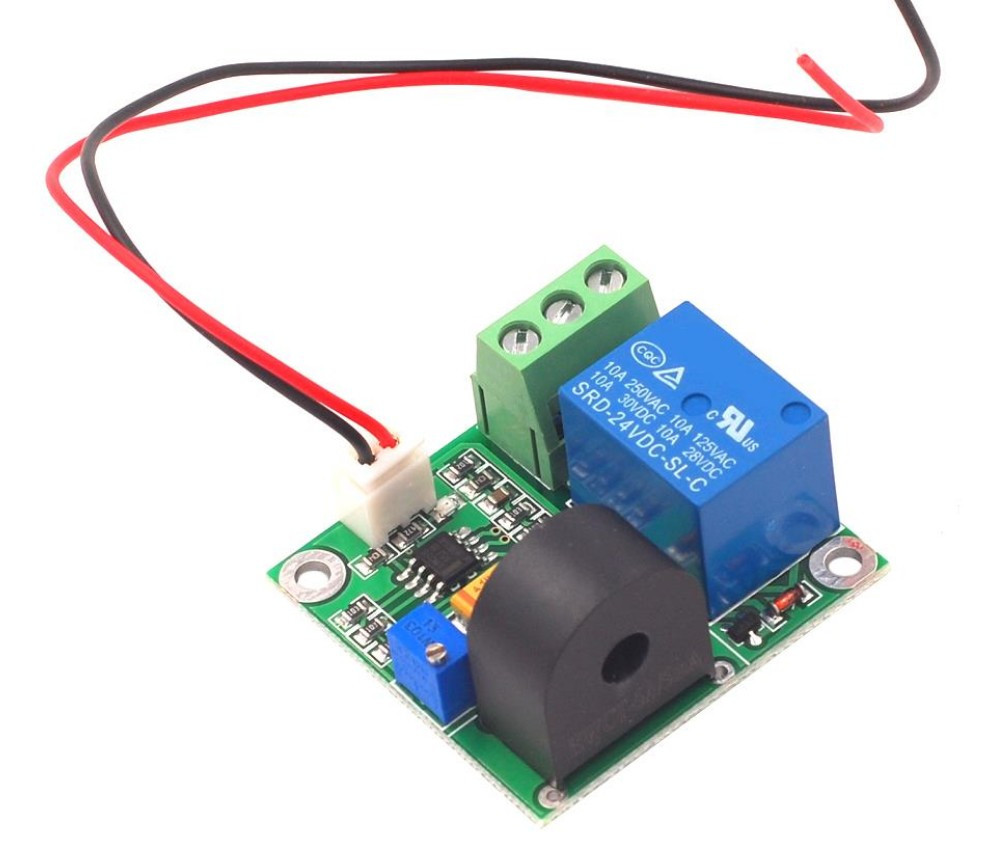

LC 5A Модуль захисту від перевантаження по струму Датчик використовує трансформатор струму для збору сигналу змінного струму для досягнення вихідного сигналу реле перевантаження по струму в межах 0-5A. Реле витягає при перевантаженні, реле відпускається, а не перевантажується. Користувачі можуть використовувати реле COM, NC, NO три порти для включення та виключення зовнішнього ланцюга, щоб забезпечити захист від перевантаження по струму.
Функції:
- Дозвіл виявлення струму може змінювати параметр параметрів опору;
-Вихід вихідного сигналу перевантаження по струму;
-Необхідна установка сигналу критичної точки,
Характеристики:
Робоча напруга: DC12V
Робочий струм: <20MA
Діапазон робочих частот: 20 Гц ~ 400 Гц
Вихідний режим: вихід сигналу перемикання
Максимальний діаметр дроту виявлення: 5,2 мм
Монтажний отвір: діаметр отвору 3 мм, відстань отвори 52,5 мм
Робоча середа: -40 ℃ ~ +85 ℃
Діапазон виявлення струму: AC0.3A-5A
Розмір плати: 38 * 44 мм
Рада Опис:
VCC: робоча напруга позитивне;
GND: робоча напруга негативне;
НЕМАЄ: нормально розімкнуте, реле тягне перед відключенням NO і COM, коротке замикання після всмоктування;
COM: загальний, спільний інтерфейс реле;
NC: нормально замкнутий, реле до короткого замикання NC і COM, після цього відключайте.
Використання інструкцій:
Встановивши потенціометр для встановлення точки максимального струмового захисту, регулювання за годинниковою стрілкою зменшує струм виявлення.
Як сильфони:
1. Виміряйте дріт через трансформатор струму, підключіть VCC і GND до джерела живлення DC12V;
2. Отрегулируйте потенциометр, когда вы слышите звук вытягивания реле (можно измерить с помощью мультиметра COM и NO, включен ли он, если он подключен к реле, активирован), затем уменьшите или отключите ток, протекающий через если в это время реле высвобождается, когда была обнаружена точка защиты от перегрузки по току (доступно для измерения мультиметра COM и NC независимо от того, подключено ли оно, если было подключено к реле);
3. При зменшенні або відключенні струму, що протікає через дріт, реле не відпускається, як і раніше, необхідно буде продовжувати регулювати потенціометр, щоб знайти точку захисту від перевантаження по струму.
